赤外線放射温度計 IR-CAB
低温・高精度

お問い合わせ

IR-CAシリーズは、本体にデジタル温度表示、パラメータ設定機能、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
低温用、中高温用、高機能形、超ワイド形などの汎用形に用途別を加えた17機種で、さまざまな分野の非接触温度計測に対応します。

低温高精度測定

-50～1000℃とワイドレンジ測定。0℃以下の低温でも周囲温度変化による指示変化を補正し高精度な測定が可能。

その他特長

  • デジタル温度表示、パラメータ設定機能を内蔵した一体構造
  • 高精度、高速応答、高信頼性
  • 通信インターフェイス・RS-485（MODBUS）をオプションにて用意
  • IR-CA の遠隔監視、遠隔設定のリモート用に設定表示器を用意
    RS-485 通信により設定・表示ができる。
  • データ収録ソフトを用意
  • 設置環境にあわせて、保護ケース、水冷板などのアクセサリを用意

仕様

機種 低温・長波長形
形式 IR-CAB
検出素子 焦電素子
測定波長 8～13μm
測定温度範囲 -50～100℃
精度定格 ±0.8℃
再現性 0.2℃以内
分解能 0.1℃
応答時間 ２s
測定径/測定距離 固定焦点：φ37/1000mm, φ15/ 400mm, φ8 / 200mm, φ40/2000mm, φ20/1000mm, φ10/ 500mm, φ4 / 200mm, φ2 / 100mm
照準 直視ファインダまたはレーザ投光（オプション）
出力信号 4～20ｍA DC, アイソレート出力（不可抵抗500Ω以下）
通信インターフェイス RS-485（オプション）
電源 24V DC
消費電力 最大 5VA
外形寸法 W150xH110xD66mm
質量 約1.3kg
その他 データ処理ソフト：IR-VXC1

資料ダウンロード

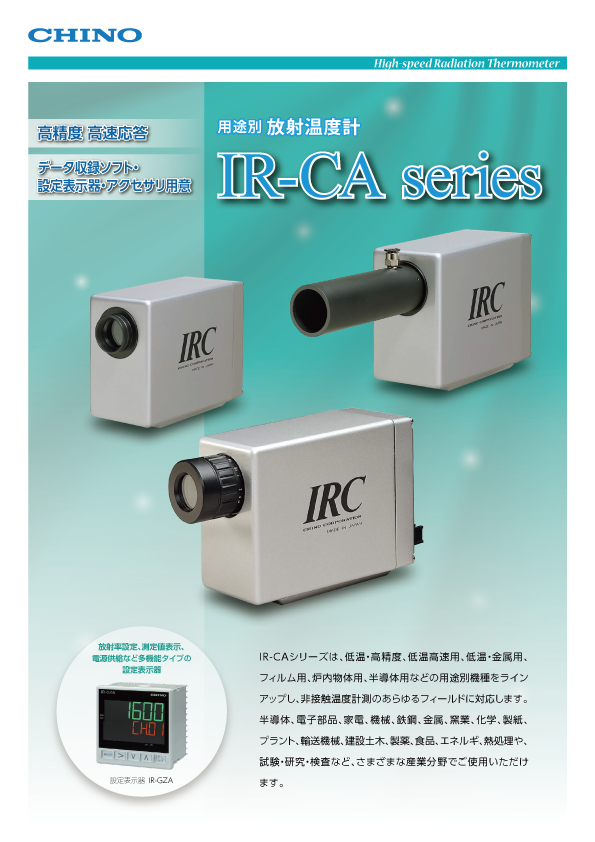

カタログ

仕様書

  • IR-CA シリーズ（汎用形／固定焦点形）
    ファイルサイズ2MB
    資料No.
    PP-96-4
    ダウンロード
  • IR-CAシリーズ用 アクセサリ、設定表示器
    ファイルサイズ2MB
    資料No.
    PP-98-3
    ダウンロード

仕様書（英語）

  • English) IR-CA 赤外線放射温度計
    ファイルサイズ1MB
    資料No.
    PSE-469
    ダウンロード

取扱説明書

※資料のダウンロードは会員限定サービスです。
※ダウンロードを希望される方は、会員ログイン後に「ダウンロード」をクリックしてください。
  • IR-CA［通信］（通信プロトコル：PriV 仕様専用）
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU
    資料No.
    RX-MCA0872-PP2
    ダウンロード
  • 単色形放射温度計 IR-CA［ソフト編］
    ファイルサイズ2MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU
    資料No.
    RX-MCA0272-P11
    ダウンロード
  • 単色･固定焦点形放射温度計 IR-CA［ハード編］
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN
    資料No.
    RX-MCA0276-P6aCE
    ダウンロード
  • 放射温度計設定表示器 IR-GZ01 販売終了
    ファイルサイズ2MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS
    資料No.
    RX-MGZ0357-P9
    ダウンロード
  • 放射温度計設定表示器 IR-GZ11, IR-GZ21 販売終了
    ファイルサイズ3MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS
    資料No.
    RX-MGZ0358-P8
    ダウンロード
  • 放射温度計設定表示器 IR-GZA
    ファイルサイズ2MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS,IR-CZB,IR-CZN,IR-CZV
    資料No.
    RX-MGZ0411-P4
    ダウンロード
  • 放射温度計設定表示器 IR-GZA［通信］
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS,IR-CZB,IR-CZN,IR-CZV
    資料No.
    RX-MGZ0920-P0
    ダウンロード

取扱説明書（英語）

※資料のダウンロードは会員限定サービスです。
※ダウンロードを希望される方は、会員ログイン後に「ダウンロード」をクリックしてください。
  • English)IR-CA Communications(Options)
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU
    資料No.
    RX-MECA0463-0P0
    ダウンロード
  • English)IR-CAB, IR-CAE, IR-CAG,IR-CAI, IR-CAM, IR-CAN,IR-CAP, IR-CAR, IR-CAS,IR-CAT, IR-CAU, IR-CAW Single color radiation thermometer [Software volume]
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU
    資料No.
    RX-MECA0453-P5
    ダウンロード
  • English)IR-CAB, IR-CAE,IR-CAM, IR-CAN Single color radiation thermometer fixed focus lens type [Hardware volume]
    ファイルサイズ1MB
    形式
    IR-CAB,IR-CAM,IR-CAN
    資料No.
    RX-MECA0457-P6CE
    ダウンロード
  • English)IR-GZ01 Exclusive use setting display unit 販売終了
    ファイルサイズ2MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS
    資料No.
    RX-MEGZ0512-P9
    ダウンロード
  • English)IR-GZ11,IR-GZ21 Setting display unit with remote emissivity setting /reflection correction 販売終了
    ファイルサイズ3MB
    形式
    IR-CAB,IR-CAM,IR-CAN,IR-CAR,IR-CAT,IR-CAU,IR-CZH,IR-CZI,IR-CZK,IR-CZP,IR-CZQ,IR-CZS,IR-SAB,IR-SAH,IR-SAI,IR-SAS
    資料No.
    RX-MEGZ0513-P8
    ダウンロード

ソフトウェア

CADデータ

※資料のダウンロードは会員限定サービスです。
※ダウンロードを希望される方は、会員ログイン後に「ダウンロード」をクリックしてください。
  • IR-CAB/IR-CAN/IR-CAM（端子接続）
    ファイルサイズ1MB
    ダウンロード
  • IR-CAB/IR-CAN/IR-CAM（コネクタ接続）
    ファイルサイズ1MB
    ダウンロード
  • 設定表示器 IR-GZA
    ファイルサイズ1MB
    ダウンロード

用途例
