調節計は、測定した値と目標値を比較し、目標値に近づくように機器へ出力を行う制御機器です。 温度制御では、温度センサからの測定値をもとにヒータや冷却装置などを制御します。
また、制御だけでなく、測定値や設定値の表示、警報出力、伝送信号、通信などに利用される機種もあります。
調節計の仕組みやPID制御、選び方について詳しく知りたい方は、 調節計の仕組みと選び方 をご覧ください。
調節計は、制御する対象や運転方法、設置スペース、必要な入出力や機能などによって 適した機種が異なります。 まずは制御方法を確認し、その後にサイズ、入力・制御出力、必要な機能などを選定します。
代表的な制御方法として、一定の目標値に保つ「定値制御」と、 あらかじめ設定した条件に沿って制御する「プログラム制御」があります。
定値制御
設定した目標値を一定に保つ制御に適しています。
プログラム制御
時間や温度など、あらかじめ設定した条件に沿って制御する場合に適しています。
制御盤や装置への取り付けスペースに合わせて、調節計のサイズを選びます。 一般的なパネル取付形では、W48×H48mm、W48×H96mm、W96×H96mmなどのサイズがあります。
接続する温度センサなどの入力信号と、ヒータや冷却装置などの操作端に合わせて、 入力・制御出力の仕様を確認します。
主な制御出力には、オンオフパルス形、オンオフサーボ形、電流出力形、 SSR駆動パルス形、電圧出力形などがあります。 機種によって対応する出力方式や出力数が異なります。
制御出力だけでなく、警報出力、伝送信号出力、通信インターフェイスなど、 監視や上位システムとの連携に必要な機能も確認します。
製品の選定でお困りの場合は、 お問い合わせからご相談ください。
| DB1000 | DB2000 | DB630 | DB650 | DB670 |
|---|---|---|---|---|
|
|
|
|
|
|
|
■ 精度定格 測定レンジの +/- 0.1％ +/- 1digit |
||||
|
■ 調整出力 4～20mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 0～10V |
||||
|
■ 警報機能 4点（リレー出力） |
■ 警報機能 2点（リレー出力、オプション） |
|||
|
■ サイズ W96 x H96 x D120mm |
■ サイズ W48 x H48 x D80mm |
■ サイズ W48 x H96 x D65mm |
■ サイズ W96 x H96 x D65mm |
|
| LT23B | LT35A | LT37A | LT45A | LT47A |
|---|---|---|---|---|
|
|
|
|
|
|
|
■ 精度定格 ±0.3％FS±1digit （熱電対） ±0.2％FS±1digit （測温抵抗体、直流電圧/電流） |
■ 精度定格 測定レンジの +/- 0.2％ +/- 1digit |
■ 精度定格 測定レンジの +/- 0.1％ +/- 1digit |
||
|
■ 調整出力 4～20mA, 0～20mA オンオフパルス出力 SSR駆動パルス出力 |
■ 調整出力 4～20mA, 0～20mA オンオフパルス出力 SSR駆動パルス出力 オンオフサーボ出力 1～5V, 0～5V, 0～10V |
|||
|
■ イベント出力 3点（共通接点）、 2点（独立接点） |
■ 警報機能 3点（リレー出力、COM共通） |
|||
|
■ サイズ W48 x H48 x D65mm |
■ サイズ W48 x H96 x D65mm |
■ サイズ W96 x H96 x D65mm |
■ サイズ W48 x H96 x D65mm |
■ サイズ W96 x H96 x D65mm |
| KP1000 | KP2000 | DP1000G | DP2000G | |
|---|---|---|---|---|
|
|
|
|
|
|
|
■ 精度定格 測定レンジの +/- 0.1％ +/- 1digit |
||||
|
■ 調整出力 4～20mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 0～10V |
■ 調整出力 4～20mA, 1～5mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 0～10V |
|||
|
■ 警報機能 4点（リレー出力） |
||||
|
■ サイズ W96 x H96 x D120mm |
■ サイズ W144 x H144 x D233mm |
|||

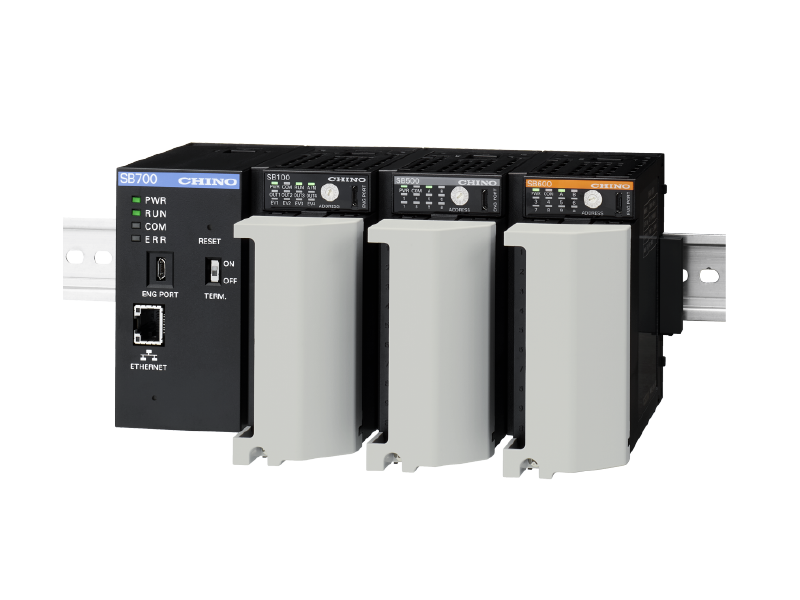

| 形式 | SB100、SB500、SB600、SB700 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧、直流電流 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
PLCとのプログラムレス通信に対応したモジュールタイプの調節計。
現場に合わせて制御、デジタル入力、デジタル出力、PLCとの通信機能を備えたモジュールを追加し、自由なシステム構成、省スペース・省配線、データの一元管理が可能です。
| 形式 | DB630 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
明るく見やすい広視野角の液晶を搭載
5桁11セグメント表示により、設定値（SV）や測定値（PV）を見やすく表示します。7セグメントでは判別しづらいアルファベットなどが分かりやすくなりました。

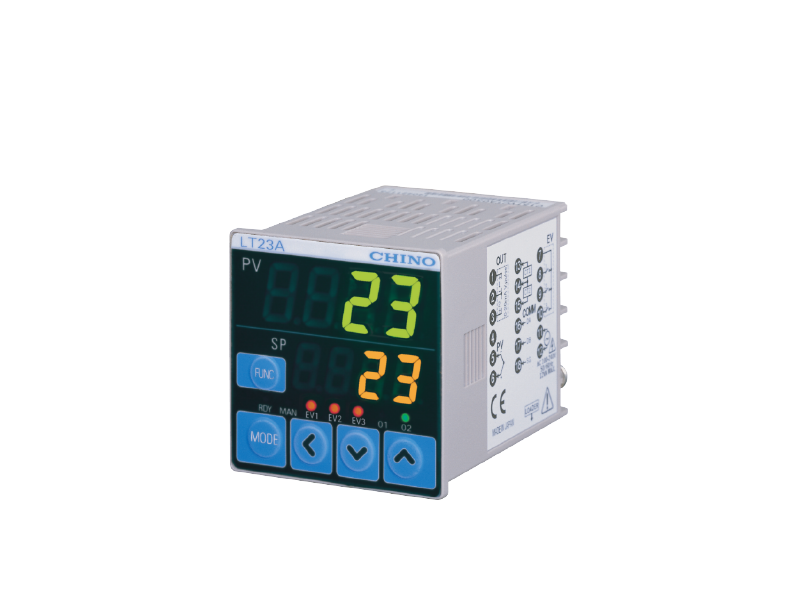

| 形式 | LT23A |
| 制御周期 | 約0.5秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧/電流（形式により選択） |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.5％FS±1digit ※詳細はカタログにてご確認ください。 |
手軽に使えるコストパフォーマンスに優れた小形調節計
コンパクトで安価。十分な基本性能を持っており操作も簡単
| 形式 | LT23B |
| 制御周期 | 50、100、300、500ms(変更可能) |
| 入力信号 | 熱電対、測温抵抗体、直流電圧/電流（形式により選択） |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.3％FS±1digit ※詳細はカタログにてご確認ください。 |
視認性・操作性に優れた小形調節計
専用ソフトによるPC設定、制御状態の確認、PLC連携などに対応
| 形式 | DB650 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
明るく見やすい広視野角の液晶を搭載
5桁11セグメント表示により、設定値（SV）や測定値（PV）を見やすく表示します。7セグメントでは判別しづらいアルファベットなどが分かりやすくなりました。

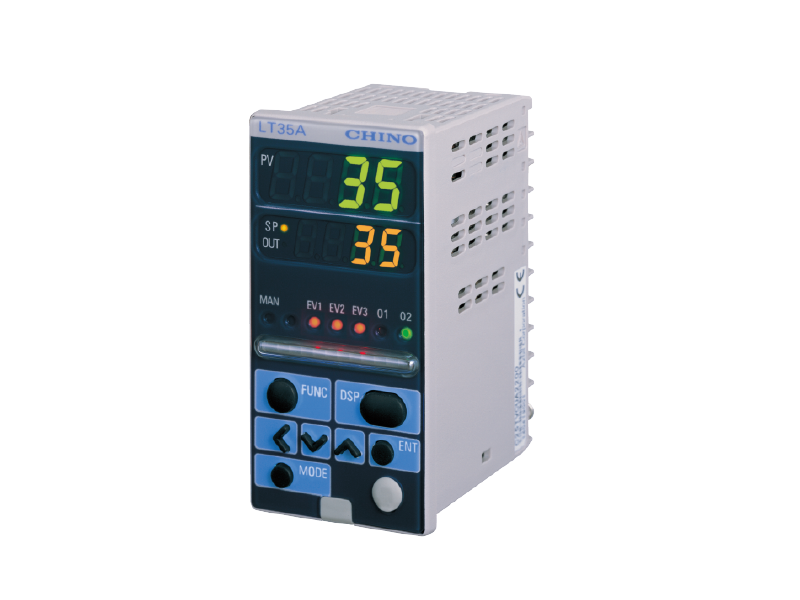

| 形式 | LT35A |
| 制御周期 | 約0.3秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.2％FS±1digit ※詳細はカタログにてご確認ください。 |
縦型コンパクトなサイズに豊富な制御機能を搭載
機能充実でコストパフォーマンスに優れた精度0.2％、サンプリング周期0.3秒のスタンダードモデル。フルマルチレンジ入力で加熱、冷却用2出力等も装備

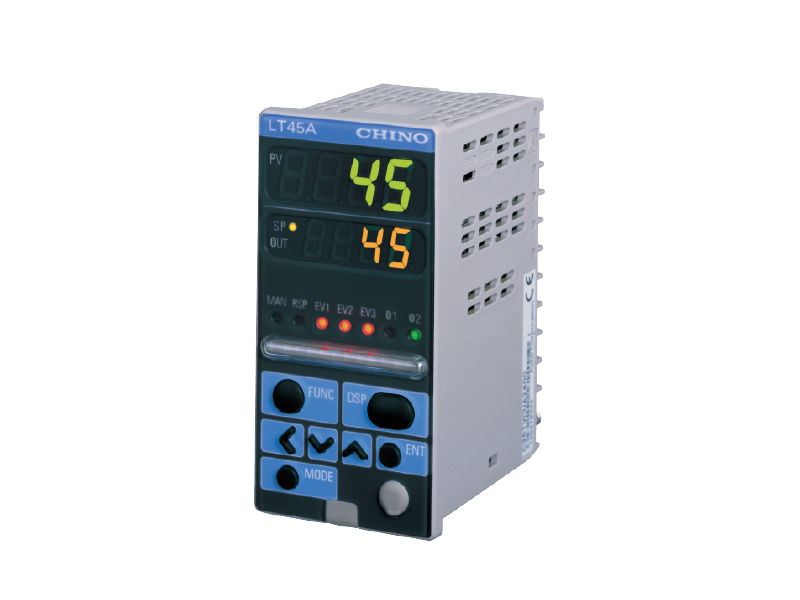

| 形式 | LT45A |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
多彩な機能と高精度0.1%の上級モデル
多彩な機能を持った精度0.1％、サンプリング周期0.1秒の上級モデル。LT35A/37Aの仕様に、ゾーンPID制御や最大8点のステップ運転などの機能アップを図ったオールインワンタイプ
| 形式 | NK2000 |
| 制御周期 | 約0.5秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧、直流電流 |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.25％FS±1digit ※詳細はカタログにてご確認ください。 |
多設定2位置式調節計
NK2000は、48×96mmサイズの多設定2位置式調節計で、入力1点に対し4設定・4出力のオンオフ制御が可能です。
| 形式 | DB670 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
明るく見やすい広視野角の液晶を搭載
5桁11セグメント表示により、設定値（SV）や測定値（PV）を見やすく表示します。7セグメントでは判別しづらいアルファベットなどが分かりやすくなりました。
| 形式 | DB1000 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
優れた制御性と操作しやすい設定画面
デジタル指示調節計 DBシリーズ DBシリーズは、ロングセラーモデルであった旧DB1000の機能を引き継いだ新DB1000と、より機能アップしたDB2000があります。精度0.1％、サンプリング周期0.1秒、96×96mmサイズで温度調節計に求められる一般的な機能をほぼ網羅したオールインワンタイプです。
| 形式 | DB2000 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
優れた制御性と操作しやすい設定画面
DBシリーズは、ロングセラーモデルであった旧DB1000の機能を引き継いだ新DB1000と、より機能アップしたDB2000があります。

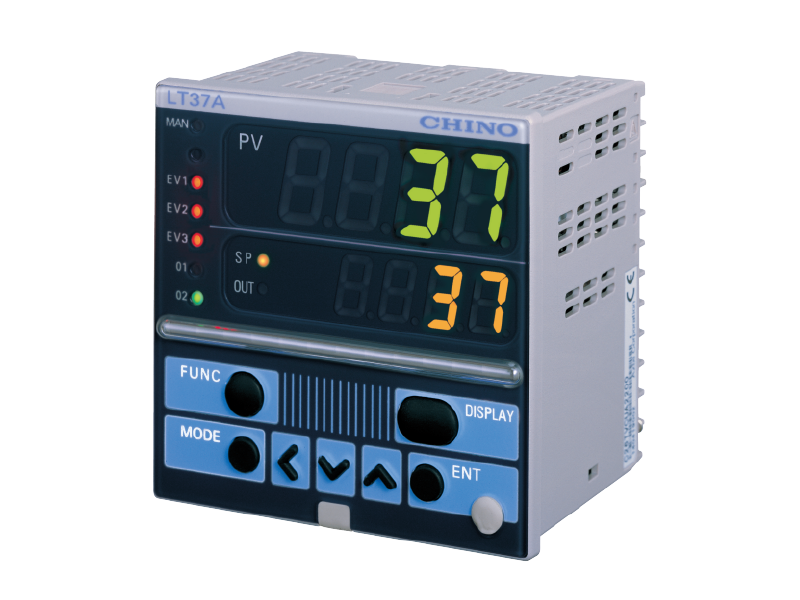

| 形式 | LT37A |
| 制御周期 | 約0.3秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.2％FS±1digit ※詳細はカタログにてご確認ください。 |
充実した機能でコストパフォーマンスに優れた汎用モデル
機能充実でコストパフォーマンスに優れた精度0.2％、サンプリング周期0.3秒のスタンダードモデル。フルマルチレンジ入力で加熱、冷却用2出力等も装備

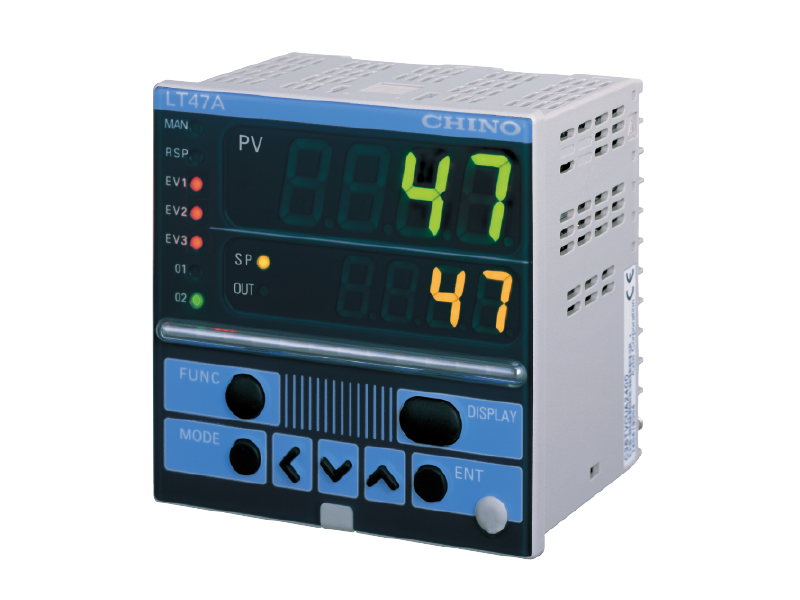

| 形式 | LT47A |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
多彩な機能と高精度0.1%、サンプリング周期0.1秒の上級モデル
機能充実でコストパフォーマンスに優れた精度0.2％、サンプリング周期0.3秒のスタンダードモデル。フルマルチレンジ入力で加熱、冷却用2出力等も装備
| 形式 | LH100/LH110/LH700 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体 |
| SV表示 | 最大5桁設定 |
| 精度定格 | 測定レンジの±0.2％FS±1digit ※詳細はカタログにてご確認ください。 |

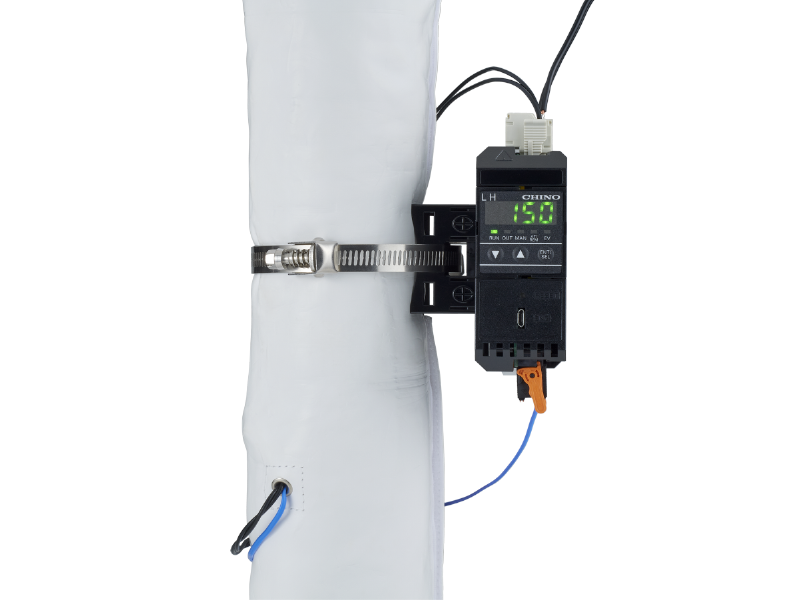

配管の温度制御に適したSSR内蔵調節計
配管用温度コントローラLH100/LH110は、調節計機能、SSR、RS-485通信、デジタル入力、イベント出力などさまざまな制御場面において必要性の高い機能を標準搭載。制御システムの構築が容易です。またEtherCATスレーブ機器としてLH700を用意しています。

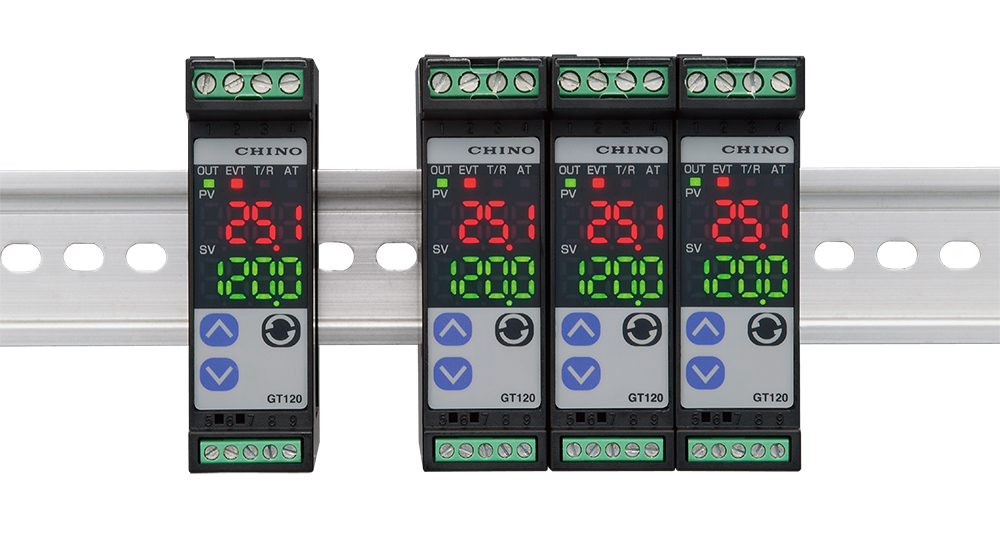

| 形式 | GT120 |
| 制御周期 | 約0.25秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
取付、配線、操作が簡単な多機能小型調節計
GT120シリーズは、22.5×75mmサイズのコンパクトな調節計で、DINレール取り付けにより密着計装が行えます。
| 形式 | KP1000 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| プログラムパターン数 | 19パターン |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
従来機の操作性を踏襲し正当進化。デジタルプログラム調節計のスタンダード。
KPシリーズは、ロングセラーモデルであった旧KP1000の機能を引き継いだ新KP1000と、より機能アップしたKP2000があります。精度0.1％、サンプリング周期0.1秒、96×96mmサイズでプログラム温度調節計に求められる一般的な機能をほぼ網羅したオールインワンタイプです。

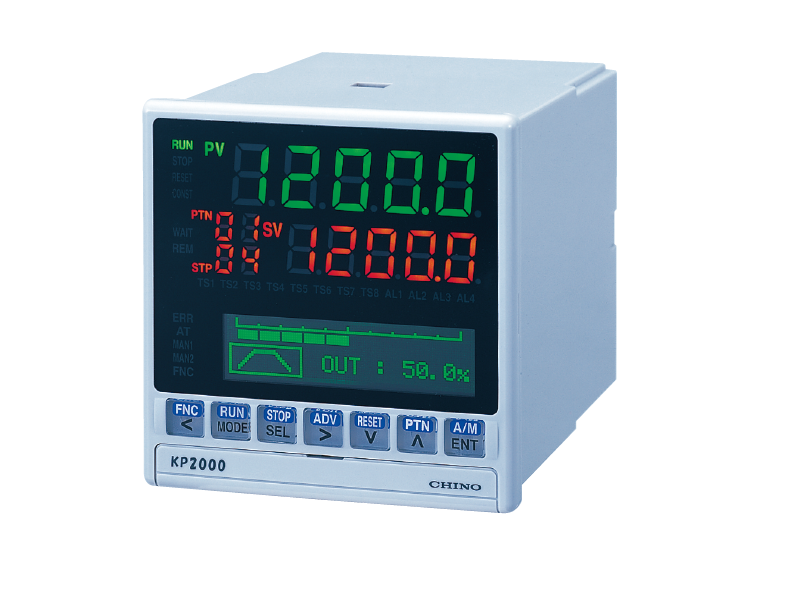

| 形式 | KP2000/KP2500 |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| プログラムパターン数 |
KP2000 30パターン・19ステップ KP2500 19パターン・29ステップ |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
高機能プログラム調節計。
精度0.1％、サンプリング周期0.1秒、96×96mmサイズでプログラム温度調節計に求められる一般的な機能をほぼ網羅したオールインワンタイプです。
| 形式 | DP1000G |
| 出力更新周期 | 約0.1秒 |
| 分解能 | 約1/50000 |
| 精度定格 | 測定レンジの±0.1% ※詳細はカタログにてご確認ください。 |
5.6形の大型カラー液晶ディスプレイ搭載のグラフィック形プログラム調節計。
精度0.1％、サンプリング周期0.1秒で表示部に5.6形カラー液晶ディスプレイを採用し、動作表示、設定操作がより視覚化され、モニタ画面も充実しています。 プログラムパターンは最大200、総ステップは最大4000まで設定できます。
| 形式 | DP2000G |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
DP2000Gは、制御領域を低域、高域の2つに分割し、領域の切換点で自動的に切り換えを行う広域制御用のグラフィック形のプログラム調節計です。

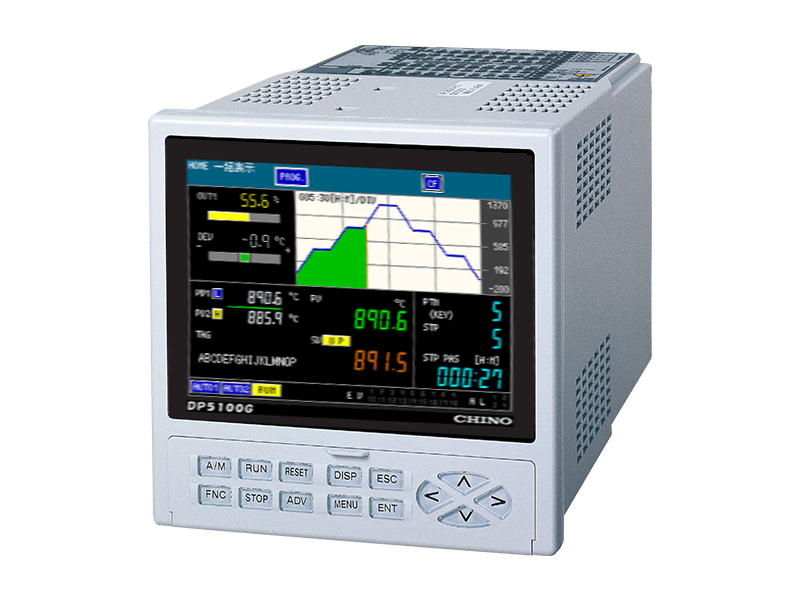

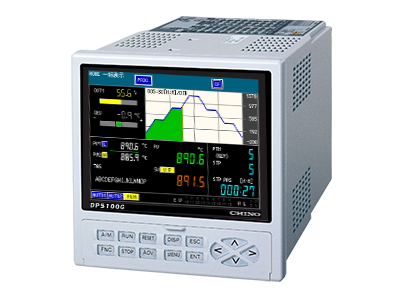

| 形式 | DP5100G |
| 制御周期 | 約0.1秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧／電流 |
| 精度定格 | 測定レンジの±0.1％FS±1digit ※詳細はカタログにてご確認ください。 |
DP5100Gは、２入力切換形で、熱電対と放射温度計などの温度による切換えや外部信号入力を併用しています。

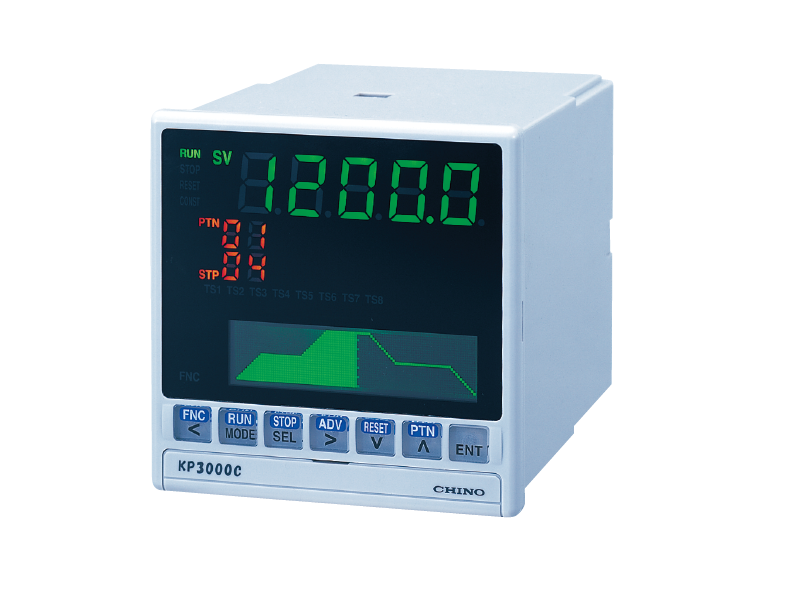

| 形式 | KP3000 |
| 出力更新周期 | 約0.1秒 |
| 分解能 | 約1/30000 |
| 精度定格 | 出力スパンの±0.1%FS ※詳細はカタログにてご確認ください。 |
調節計のプログラム運転を管理する設定器

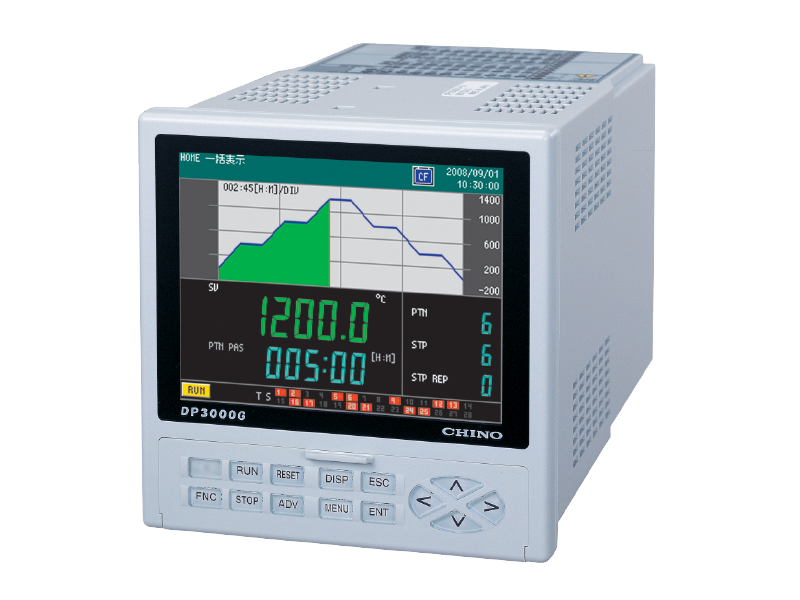

| 形式 | DP3000G |
| 出力更新周期 | 0.1秒 |
| 分解能 | 約1/50000 |
| 精度定格 | 出力スパンの±0.1% ※詳細はカタログにてご確認ください。 |
| 形式 | CP350 |
| 制御周期 | 約0.5秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧/電流（形式により選択） |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.25％FS±1digit ※詳細はPSシートをご確認ください。 |
CP350/CP370シリーズは海外限定製品です。
高機能なデジタル指示調節計で、CP350はW48xH96mm、CP370はW96xH96mmです。
| 形式 | CP370 |
| 制御周期 | 約0.5秒 |
| 入力信号 | 熱電対、測温抵抗体、直流電圧/電流（形式により選択） |
| SV表示 | 最大4桁設定 |
| 精度定格 | 測定レンジの±0.25％FS±1digit ※詳細はPSシートをご確認ください。 |
CP350/CP370シリーズは海外限定製品です。
高機能なデジタル指示調節計で、CP350はW48xH96mm、CP370はW96xH96mmです。
