水分・厚さ計は、赤外線の吸収特性を利用して、水分や成分、フィルム・塗工の厚さなどを オンライン・非接触で測定する計測機器です。
チノーでは、製造ラインでの水分測定をはじめ、フィルムや塗工材の厚さ、 有機分などの成分測定に対応した赤外線水分・厚さ計を提供しています。
赤外線を利用した水分・成分・厚さの測定原理について詳しく知りたい方は、 赤外線計測とは？をご覧ください。 水分測定の基本については、 水分とは？もご覧ください。
水分・厚さ計は、「何を測りたいか」によって適した製品や測定方式が異なります。 まず測定対象と測定したい量を整理し、必要な測定範囲や測定方法を確認してください。
製造ライン上の材料や製品に含まれる水分を、連続・非接触で測定します。 測定対象や水分範囲、必要な精度などに応じて機種を選定します。
フィルムや塗工材などの厚さを、測定対象や厚さの範囲に応じて測定します。 オンラインでの連続測定にも対応しています。
| フィルム | 水溶性塗料 | 溶剤系塗料 |
|---|---|---|
|
■IRMT01 0.8μm～10μm ■IRMA IRMA7200：2.0μm～30μm IRMA7100：15μm～700μm IRMA8100：15μm～700μm IRMA7800：500μm～2mm |
■IRMA IRMA1100：2.0μm～30μm |
■IRMT01 0.8μm～10μm ■IRMA IRMA7200：2.0μm～30μm IRMA7100：15μm～700μm |
赤外線の吸収特性を利用することで、水分以外にも有機分、アルコール溶剤濃度など、 対象に応じた成分測定が可能です。
測定したい成分や物質については、 測定可否判別表をご確認ください。 測定可否や仕様についてご不明な場合は、 お問い合わせからご相談ください。
耐圧防爆環境で使用できる 耐圧防爆仕様もございます。

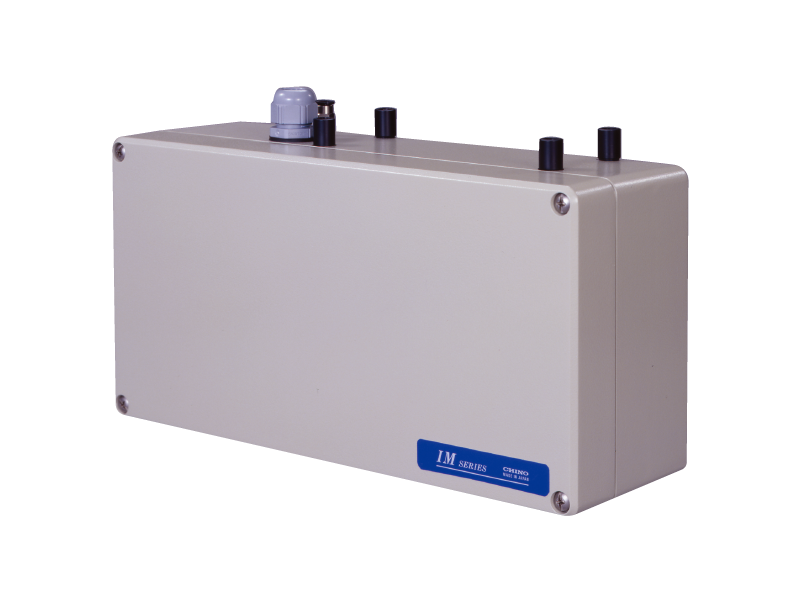

| 形式 | IRMA |
|---|---|
| 測定方法 | 赤外線吸収方式 |
| 測定波長数 | 最大10波長 |
| 測定成分数 | 最大4成分 |
| 出力更新周期 | 28ms |
| 形式 | IRMD |
|---|---|
| 測定方法 | 赤外線吸収方式 |
| 測定波長数 | 最大10波長 |
| 測定成分数 | 最大4成分 |
| 出力更新周期 | 28ms |
| その他 | 耐圧防爆仕様 |

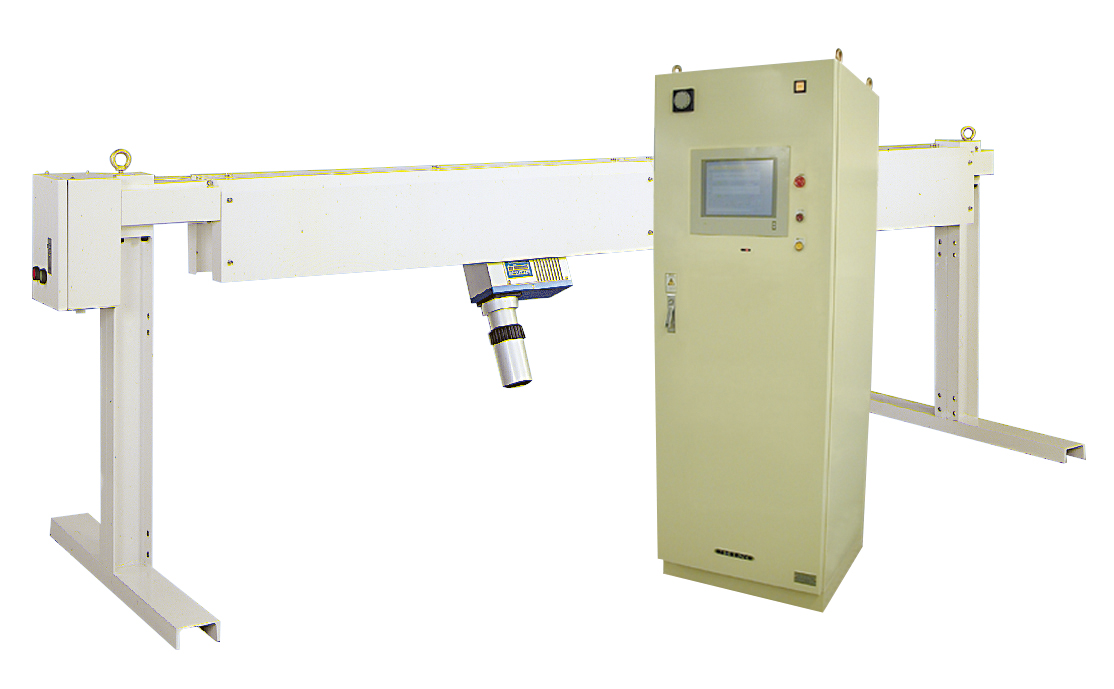

| 形式 | なし |
|---|---|
| スキャン幅 | 最大6m |
| スキャン速度 | 2m/min～ 最速10m/min |
| 形式 | IRMA7800S |
|---|---|
| 測定方法 | 赤外線透過形 |
| 測定径 | Φ5mm(投光・受光間50mmとして) |
| 出力更新周期 | 28ms |
| 形式 | IRMT01 |
|---|---|
| 測定方法 | 赤外線3波長、P偏光正反射方式 |
| 測定面積 | 12×20mm(測定距離50mmとして) |
| 出力更新周期 | 28ms |

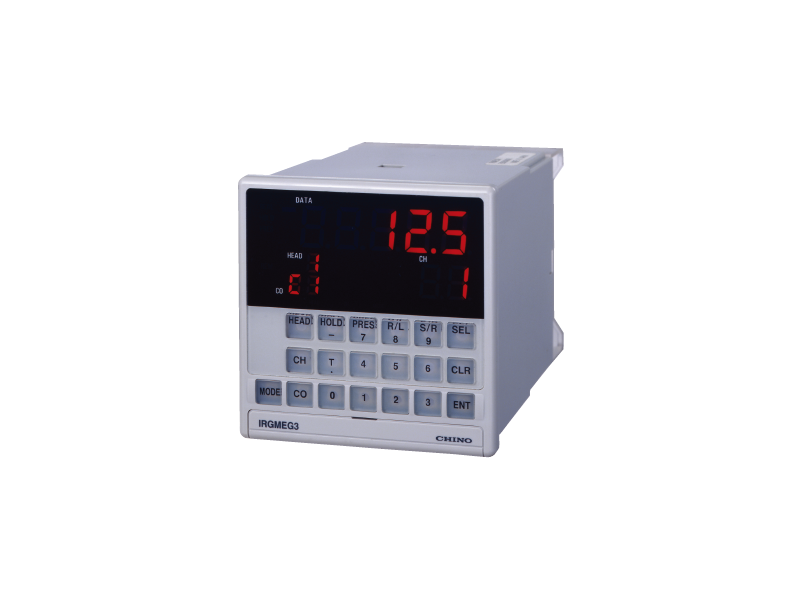

| 形式 | IRGMEG3 |
|---|---|
| 入力信号 | RS-485 |
| 出力信号 | 4-20mA |
| 表示 | 5桁 |
