制御とは？目標値に近づけ、安定した状態を保つための考え方

1. 制御とは何か

制御は「目標」と「現在の状態」の差を小さくする考え方

制御とは、ある対象の状態を目的に合わせて調整することです。対象は温度、湿度、圧力、流量、速度、位置、明るさなどさまざまです。

たとえば、お風呂のお湯を思い浮かべてください。寒い冬の日、ちょうどよい温度に沸かしたお湯も、時間とともに冷めていきます。そこで私たちは、温度が下がるたびにお湯を足したり、追いだきをしたりして温度を調整します。これは、手動の温度制御に近い例です。

このように、目標と現在の状態の差を確認し、その差が小さくなるように調整することが制御の基本です。

生活の中にも制御はある

最新の給湯システムは、お湯の温度を常に測定し、設定した温度との差を検知すると自動で調整します。エアコンも室温を測り、設定温度に近づくように運転を調整します。炊飯器や冷蔵庫、自動車の速度調整、エレベーターの停止位置なども、広い意味では制御の考え方で成り立っています。

制御という言葉は少し専門的に聞こえますが、「思った状態に近づける」「その状態を保つ」という働きは、日常生活の中にも多くあります。

産業現場では制御が品質を左右する

工場や研究施設では、温度や圧力などの状態が少し変わるだけで、製品の品質や試験結果に影響することがあります。特に熱処理、半導体製造、食品、医薬品、電子部品などでは、条件を安定させ、再現性を保つことが重要です。

そのため産業用途では、無駄なく速やかに目標の状態へ近づけ、できる限り安定して維持するための制御技術が求められます。チノーは、工業製品や医薬品製造現場など精密な温度管理が必要な分野に、温度計測・制御・監視・校正を組み合わせた技術を提供しています。

2. 制御の基本要素

制御は、測る、比べる、判断する、操作する、結果を確認するという流れで考えると理解しやすくなります。

3. 手動制御と自動制御

手動制御は人が見て操作する

お風呂のお湯がぬるくなったときに追いだきをする、火加減を見ながら鍋を調整する、といった操作は手動制御に近い考え方です。人が状態を見て、必要に応じて操作します。

手動制御は状況に応じた柔軟な判断ができますが、常に人が確認し続ける必要があります。状態の変化が速い場合や、長時間安定させたい場合には限界があります。

自動制御は機器が測定値をもとに調整する

自動制御では、センサなどで現在の状態を測定し、目標値との差に応じて機器が自動で操作します。エアコンが室温を測って運転を切り替えるように、工場の温度制御でも現在温度を見ながら加熱や冷却を調整します。

自動制御により、作業者が常に操作しなくても、状態を一定範囲に保ちやすくなります。品質のばらつき低減、省人化、安全性の向上にもつながります。

4. フィードバック制御とは

現在の状態を見ながら調整する

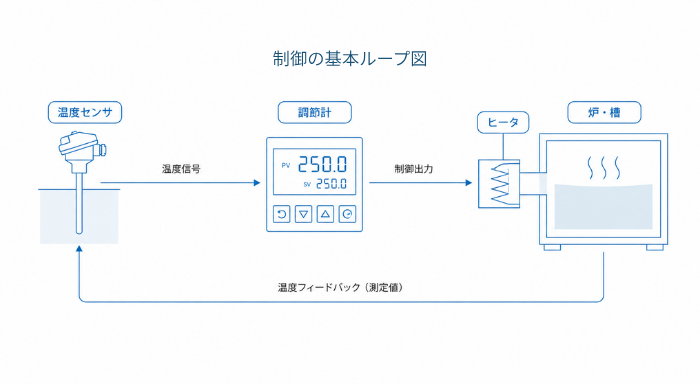

フィードバック制御とは、制御した結果を測定し、その結果を次の操作に反映する制御方法です。まず現在の状態を測定し、目標値と測定値の差を確認します。その差をもとに操作量を決め、操作後の状態をまた測定します。

温度制御でいえば、設定温度と現在温度の差を見ながらヒータの出力を調整する考え方です。現在温度が低ければ加熱を強め、目標に近づけば加熱を弱めるなど、状態に応じて調整します。

目標値を超えすぎないことも重要

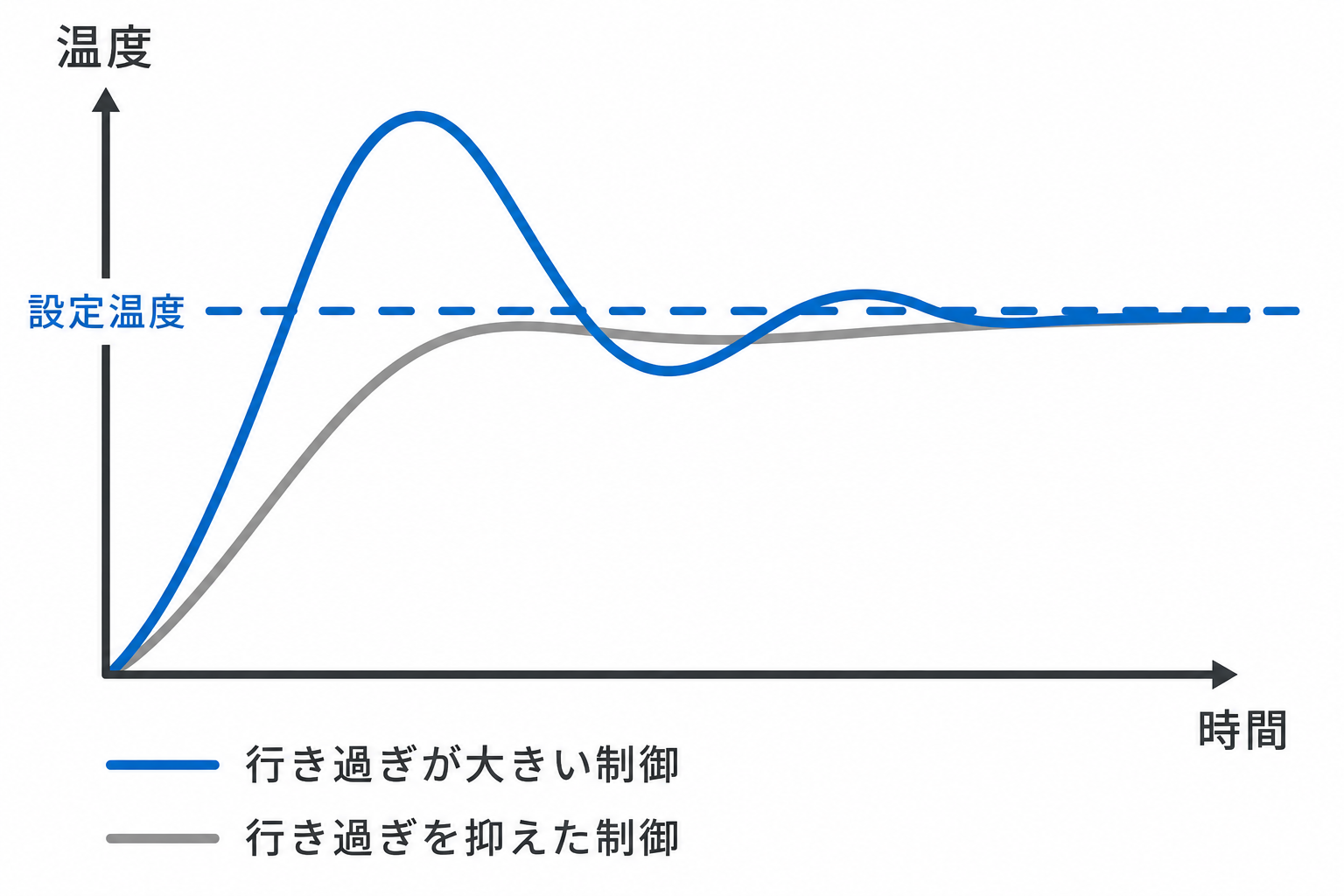

制御では、早く目標に近づけるだけでなく、目標値を大きく超えすぎないことも重要です。温度が設定値を超えてしまう現象は、オーバーシュートと呼ばれることがあります。

オーバーシュートが大きいと、製品や材料に余計な熱履歴が加わったり、品質のばらつきにつながったりする場合があります。安定した制御では、目標へ近づく速さと、行き過ぎを抑えることの両方を考えます。

5. PID制御とは

PID制御は、産業設備で広く使われている代表的な制御方法です。詳しい数式まで理解しなくても、3つの働きを押さえるとイメージしやすくなります。

PID制御は温度制御でもよく使われる

温度は、ヒータを強めてもすぐには変化しないことがあります。また、対象物や炉、槽、配管などの熱容量によって、温度の上がり方や下がり方が変わります。そのため、単純にオンとオフを切り替えるだけでは安定しにくい場合があります。

PID制御では、現在の差、差の積み重なり、変化の速さを組み合わせて操作量を決めるため、温度を安定させたい多くの場面で使われています。

古典制御と現代制御はどこまで知ればよいか

制御工学を学ぶと、古典制御、現代制御、ロバスト制御、最適制御などの言葉が出てきます。学生の方にとっては、古典制御は伝達関数や周波数応答を使って制御系を考える入口、現代制御は状態空間表現などを使って複数の状態を扱う考え方として学ぶことが多いでしょう。

ただし、この記事で大切にしたいのは、制御の全体像です。まずは「目標値がある」「現在の状態を測る」「差を見て操作する」「結果をまた確認する」という流れを押さえると、後から専門的な制御理論を学ぶときにも理解しやすくなります。

6. 温度管理のエキスパート チノーの制御

省エネと高効率を追求するための3つの課題

温度制御では、ただ設定温度に近づけるだけでなく、工程全体として安定した運用を実現することが重要です。チノーでは、より効率的で環境に配慮した制御技術を考えるうえで、次の3つの課題を重視しています。

植物が発熱？自然のしくみに学ぶ温度管理

皆様は「ザゼンソウ」という植物をご存じでしょうか。ザゼンソウはサトイモ科の多年草で、厳しい冬を越えて早春に花を咲かせる際、自ら発熱する性質を持つ植物として知られています。

ザゼンソウは、外気温が低い時期にも花の一部である肉穂花序を発熱させ、20℃内外に保つことが報告されています。この性質は、制御を考えるときのよい息抜きになります。外気温が変わる、花の温度が変わる、その変化をもとに発熱を調整する。機械のPID制御そのものではありませんが、「状態を測る」「変化を見る」「必要な出力を調整する」という制御の発想を、自然界の例としてイメージできます。

Z制御の誕生

チノーのFAQでは、ザゼンソウの発熱機構を解析した岩手大学の研究に基づき開発された独自の制御アルゴリズムとして、Z制御が紹介されています。代表的なPID制御を理解したうえで、このような応用例を見ると、制御が単なる理論ではなく、現場の省エネルギーやオーバーシュート抑制にもつながる技術であることが見えてきます。

Z制御を組み込んだ温度制御

Z制御は、チノーの製品に組み込まれ、温度制御が重要な産業分野で活用されています。用途や条件により効果は異なりますが、オーバーシュートの抑制、安定した制御、省エネルギーを考えるうえで重要な技術の一つです。

7. 温度制御とは

温度制御とは、対象の温度を目標値に近づけ、必要な範囲で安定させるための制御です。チノーが関わる計測制御の中でも、重要なテーマの一つです。

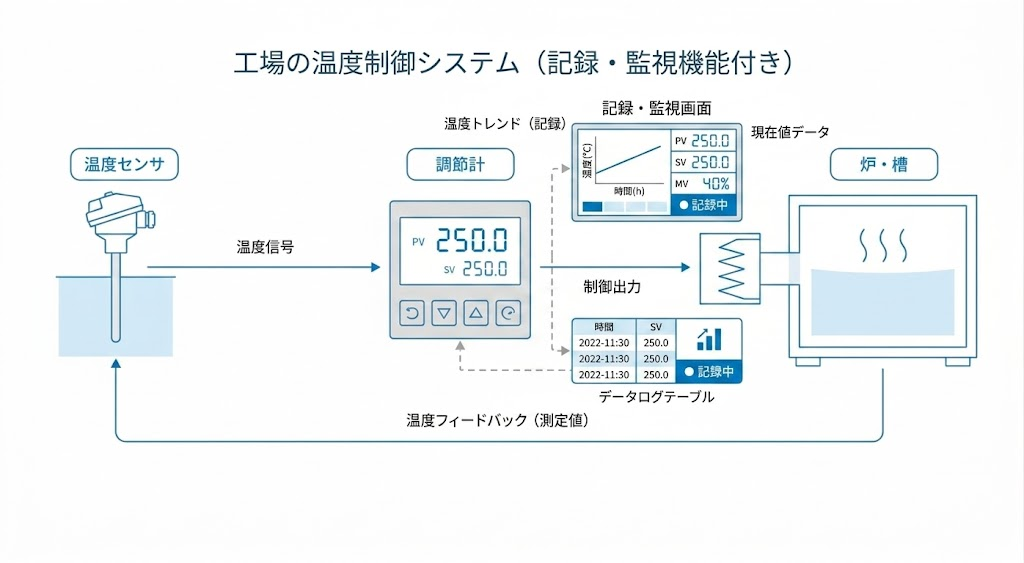

温度制御はセンサ、調節計、操作機器で成り立つ

温度制御では、まず温度センサで現在の温度を測定します。次に、調節計などが設定温度と現在温度を比較し、必要な操作量を決めます。そして、ヒータ、冷却装置、サイリスタレギュレータ、バルブなどの操作機器を動かして温度を調整します。

このように温度制御は、測定する機器、判断する機器、操作する機器が連携して成り立ちます。どれか一つの機器だけでなく、全体の組み合わせを考えることが重要です。

温度制御でよくある課題

安定した温度制御には「測る」品質も必要

制御は、測定値をもとに判断します。そのため、温度を正しく測ることは、温度を安定して制御するための前提になります。センサの種類、設置位置、応答性、測定範囲、校正状態を確認することで、制御の信頼性を高めやすくなります。

温度管理では、測定、記録、監視、制御、校正を切り離さず、一連の流れとして考えることが大切です。

8. 産業現場で制御が重要な理由

産業現場で制御が重視されるのは、単に機械を自動で動かすためではありません。品質を安定させ、再現性を高め、安全で効率的な運用につなげるためです。

9. チノーが考える制御と温度ループ

チノーは、温度を測る、記録する、監視する、制御する、校正するという一連の流れを、現場課題の解決につなげる考え方として整理しています。

温度制御を安定させるには、制御機器だけでなく、温度をどのように測るか、測定値をどのように記録・監視するか、測定値の信頼性をどのように保つかも関係します。制御を単独で見るのではなく、計測から校正までを含めて考えることが重要です。

10. 温度制御を検討するときに確認したいこと

温度制御を検討するときは、機器名だけでなく、制御したい対象と運用条件を整理しておくと、必要な構成を考えやすくなります。
