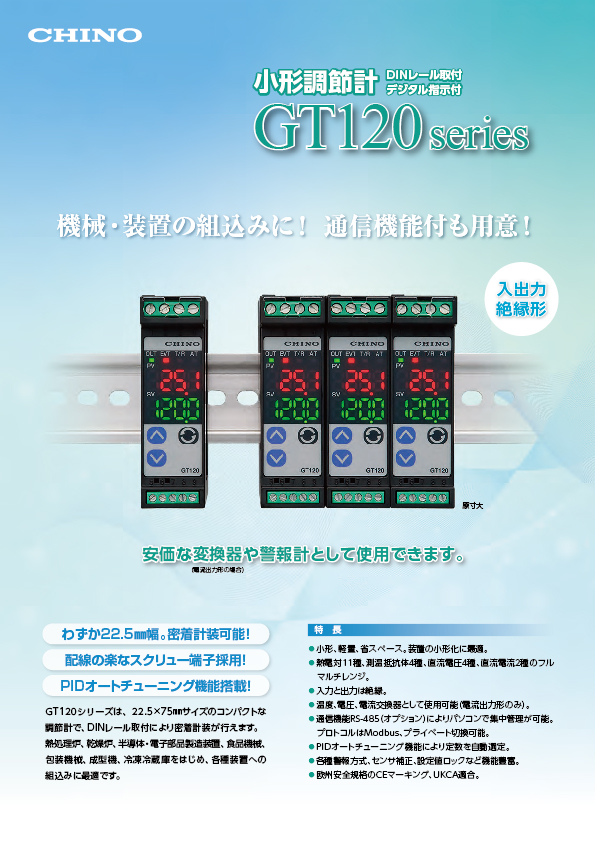

GT120シリーズは、22.5×75mmサイズのコンパクトな調節計です。
DINレール取付により密着計装が行え,熱処理炉、乾燥炉、電子部品製造装置のほか各種装置への組込みに最適です。
| 調節方式 | 形式 |
|---|---|
| オンオフパルス形 | GT12010000-00A |
| 電流出力形PID式 | GT12030000-00A |
| SSR駆動パルス形 | GT12050000-00A |
| 入力種類 | 入力範囲 | |
|---|---|---|
| 熱電対 | B | 0～1820℃ |
| R | 0～1760℃ | |
| S | 0～1760℃ | |
| N | -200～1300℃ | |
| K | －200～1370℃ －199.9～ 400.0℃ |
|
| E | －200～ 800℃ | |
| J | －200～ 1000℃ | |
| T | －199.9～ 400.0℃ | |
| 測温抵抗体 | Pt100 | －200～ 850℃ |
| －199.9～ 850.0℃ | ||
| JPt100 | －200～ 500℃ | |
| －199.9～ 500℃ | ||
| 直流電圧 | 0～1V DC | －1999～9999 －199.9～999.9 －19.99～99.99 －1.999～9.999 |
| 0～5V DC | ||
| 1～5V DC | ||
| 0～10V DC | ||
| 直流電流 | 4～20mA DC | |
| 0～20mA DC | ||
●直流電圧入力、直流電流入力は、スケーリングおよび小数点の位置変更ができます。
●直流電流入力は、受信抵抗50Ω（別売）を外付下さい。
入力仕様
| 入力信号 | 熱電対…B、R、S、N、K、E、J、T、WRe5-WRe26、PlatinelⅡ 測温抵抗体…Pt100、JPt100 直流電圧…0～1V、0～5V、0～10V 直流電流…0～20mA、4～20mA （別売の受信抵抗50Ωを外付けください） |
|---|---|
| 精度定格 | 熱電対入力･･･入力スパンの±0.2％±1digitまたは±2℃のいずれか大きい値 ＊別途精度定格の詳細規定あり 測温抵抗体入力･･･入力スパンの±0.1％±1digitまたは±1℃のいずれか大きい値 直流電圧・電流入力･･･入力スパンの±0.2％±1digit |
| サンプリング周期 | 約0.25秒 |
| バーンアウト | 上限バーンアウト標準装備 |
調節仕様
| 制御切換周期 | 約0.25秒 | ||
|---|---|---|---|
| オート チューニング |
標準装備（手動によるPID定数設定も可能） | ||
| PID値 | P…0.0～110.0％ I…0～1000秒（0に設定すると積分動作なし） D…0～300秒（0に設定すると微分動作なし） |
||
一般仕様
| 電源電圧 | 100V-240V AC 50/60Hz（フリー電源） |
|---|---|
| 使用温湿度範囲 | 0～50℃ 35～85％RH（ただし結露しないこと） |
| 消費電力 | 最大約6VA |
| 質量 | 約120g |
