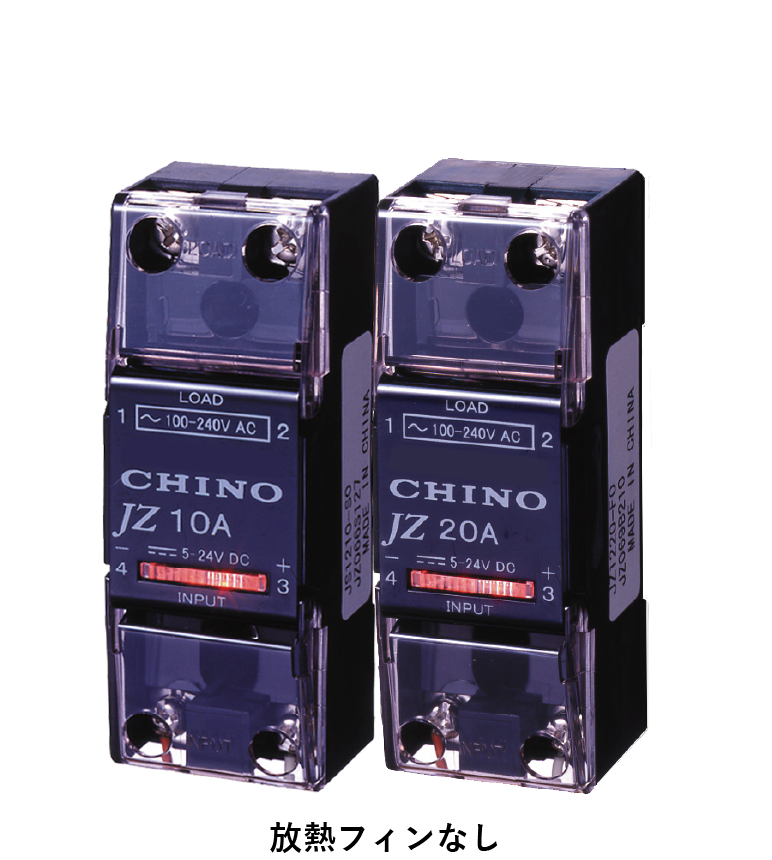

JZシリーズは、抵抗負荷の電力調整に使用する小形、高信頼性の半導体スイッチです。ゼロクロススイッチング方式の採用により、低ノイズで100Vから240V交流電圧のオンオフ制御を実現します。
| 製品構成 | 定格電流 | 形式 |
|---|---|---|
| 本体のみ | 10A | JZ1210-S0 |
| 20A | JZ1220-S0 | |
| 40A | JZ1240-S0 | |
| 本体＋放熱フィン＋DINレール取付器具付 | 10A | JZ1210-F0 |
| 20A | JZ1220-F0 | |
| 40A | JZ1240-F0 |
| 定格入力電圧 | 5～24V DC |
|---|---|
| 入力消費電流 | 7mA以下（25℃環境下にて） |
| 定格負荷電圧 | 100～240V AC |
| サージオン電流耐量 （非繰り返し） |
150A（10A仕様） 220A（20A仕様） 440A（40A仕様） |
| 適用負荷 | 抵抗負荷 |
| 動作時間 | 負荷電流の1/2サイクル＋1ms以下 |
| 復帰時間 | 負荷電流の1/2サイクル＋1ms以下 |
| 質量 | 10A･･･80g（本体のみ） 20A、40A･･･100g（本体のみ） |
