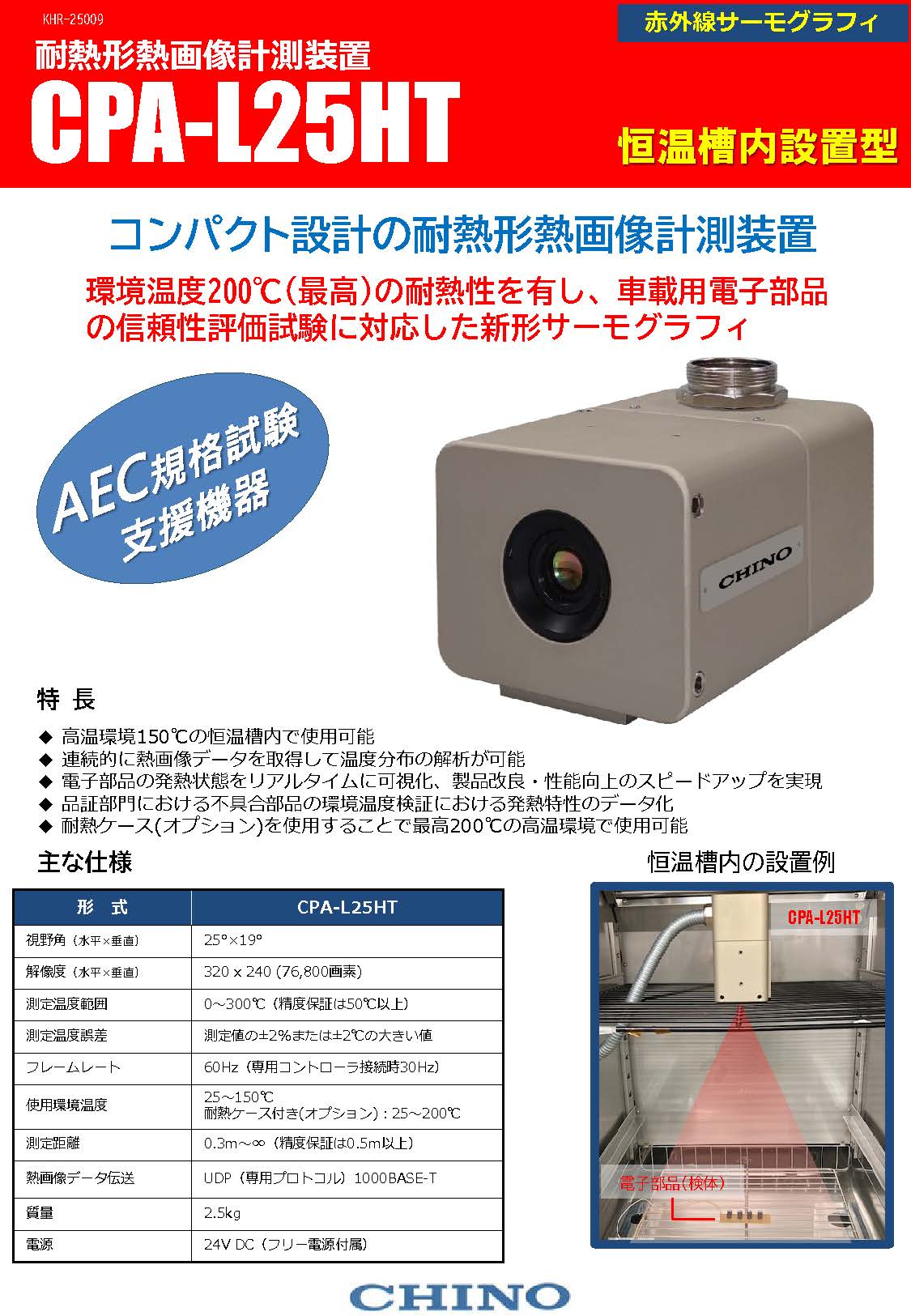

耐熱形熱画像計測装置 CPA-L25HTは、カメラ本体に環境温度200℃(最高)の耐熱性をもたせた恒温槽内設置形のサーモグラフィです。 AEC規格※試験をはじめとした、電子部品の信頼性評価試験を支援します。
※AEC（Automotive Electronics Council）：車載電子部品評議会が定める車載用電子部品の信頼性世界基準規格
| 視野角 | 水平25°×垂直19° | |
|---|---|---|
| 解像度 | 320×240（76,800画素） | |
| 温度測定範囲 | 0～300℃（精度保証：50℃以上） | |
| 温度指示精度 | 測定値の±2％または±2℃のどちらか大きい値 | |
| フレームレート | 60Hz（※コントローラとの接続の場合、30Hzになります） | |
| 使用環境温度 | 25～150℃ 耐熱ケース付き(オプション)：25～200℃ |
|
| 測定距離 | 0.3m～∞（精度保証：0.5m以上） | |
| 熱画像データ伝送 | UDP（専用プロトコル）1000BASE-T | |
| 質量 | 約2.5kg | |
| 電源 | 24V DC（100～240V AC用DC電源付属） | |

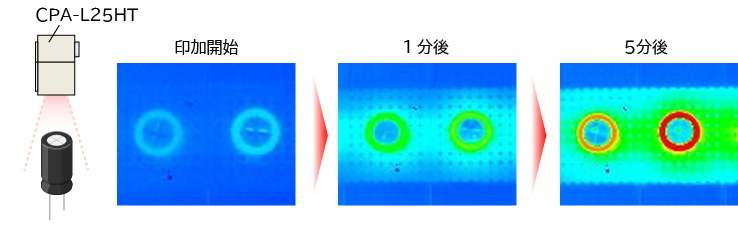

試験中のアルミ電解コンデンサの表面温度分布をリアルタイムに非接触測定できます。
