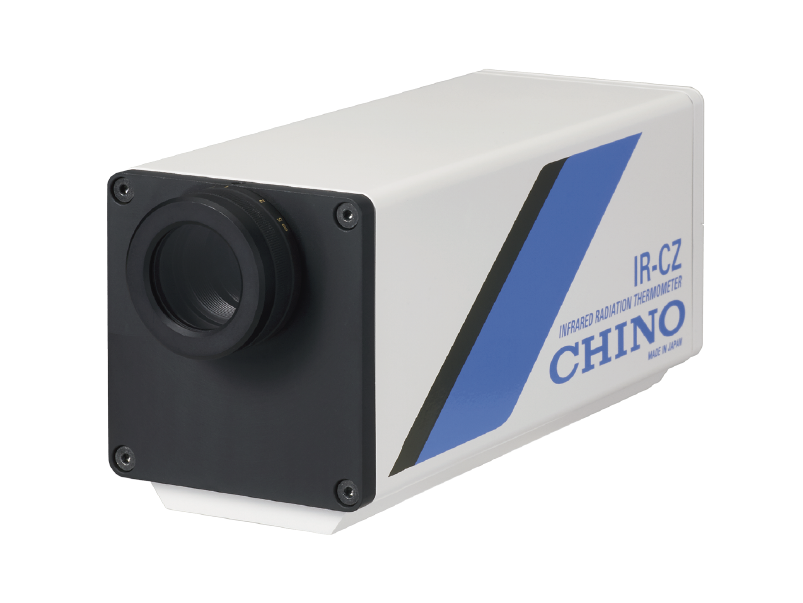

赤外線放射温度計 IR-CZV
２色形高温高精度・高機能形

お問い合わせ

IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。

  • 高精度かつ長期安定な測定を実現
  • 世界最高レベルの2色放射温度計。測定精度:測定値の±0.3%±2℃(900～2500℃)
  • 単色形としても使用可能
  • ビデオスコープオプションにより視定が容易

高温高精度・高機能形 2色放射温度計

測定範囲：900℃～2500℃｜精度：測定値の±0.3％±2℃
光学系と回路基板を一新し、長期にわたる安定性と高精度な測定を実現した2色放射温度計です。

特長

  • 高精度・長期安定性を実現
    これまでの実績とノウハウを活かし、光学系・回路設計を一新。低温から超高温まで安定した測定を可能にしました。
    約3年にわたる長期評価でも、精度範囲内の温度指示を維持しています。
  • 使用温度範囲：最高60℃に対応
    耐熱電子部品や高耐熱レンズの採用、周辺温度補正性能の向上により実現。
    さらに、水冷・エアパージ機能付きの保護ケースと組み合わせることで、より過酷な環境下でも使用できます。
  • 窓越し測定時の安心機能
    真空炉など、窓越しの測定に便利な窓汚れ検知機能を搭載しています。

測定ポイントの視定が容易な「ビデオスコープ」

測定対象物の視定は、直視ファインダやレーザー投光で行いますが、
ビデオスコープ（オプション）により照準をモニタ画像で確認できるため、視定しやすくなります。
IR-CZビデオスコープ 設置イメージ

ビデオスコープ（オプション）測定例

IR-CZビデオスコープ 測定事例

仕様

機種 2色形
形式 IR-CZV
検出素子 Si/InGaAs
測定波長 単色:0.9、1.55μm
2色:0.9/1.55μm
測定温度範囲 900～2500℃
視野絞りφ10付き200, 300
精度定格 測定値の±0.3％±2℃
※当社出荷検査条件において
再現性 0.5℃以内
分解能 0.5℃
応答時間 2～15ms
測定径/測定距離 可動焦点：
測定距離：0.5m～∞
測定径＝測定距離/距離係数
距離係数：200，300
照準 直視ファインダ、レーザ投光（オプション）またはビデオスコープ（オプション）
出力信号 4～20ｍA DC, アイソレート出力（不可抵抗750Ω以下）
通信インターフェイス RS-485
電源 24V DC
消費電力 最大 2.4VA
外形寸法 W177xH72xD62mm
質量 約0.8kg
