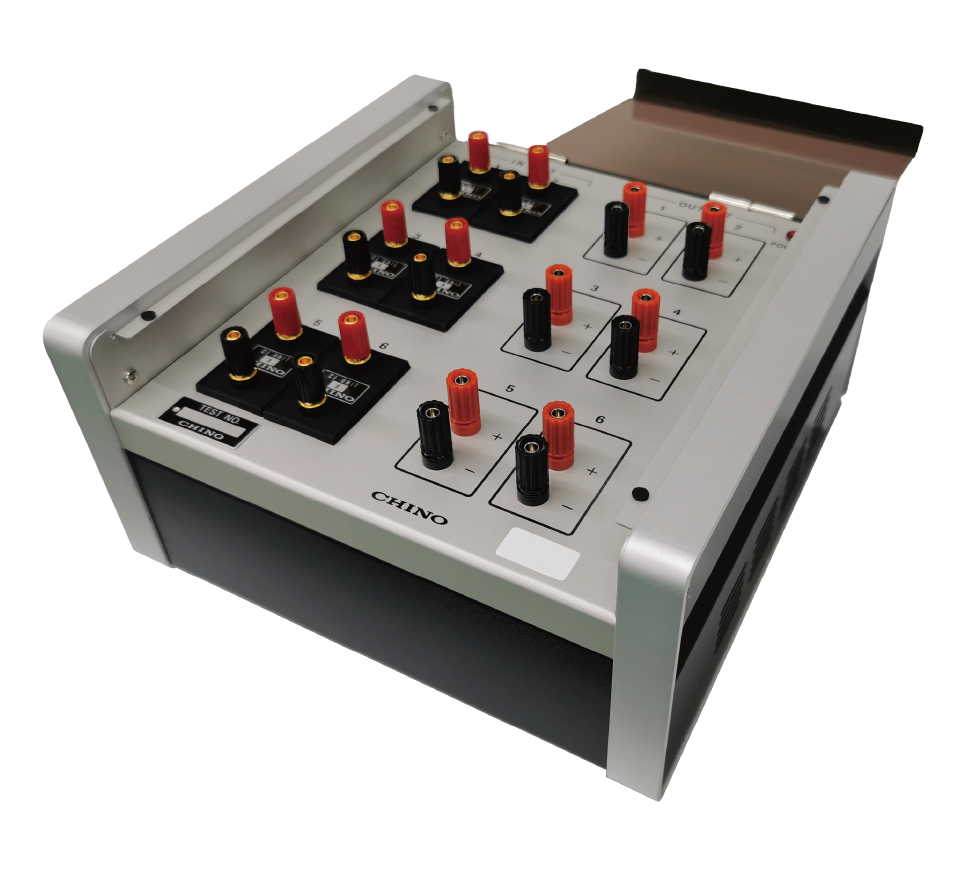

HTは、ブリッジ回路に感温抵抗を挿入し、基準接点温度（本器の端子温度）に相当する熱起電力を発生させる多点用の電子式基準接点温度補償器です。6点用と30点用の2種類に拡張しています。
熱電対の校正を目的とした精度の高い校正装置仕様もラインアップしています。
| 種類（形式） | 一般形（HT□□□－□） | 校正装置仕様（HT□□□－□K） | ||
|---|---|---|---|---|
| 入力点数 | 6点 | 30点 | 6点 | 30点 |
| 熱電対種類 | K,E,J,T,N,R,S,C,PlatinelⅡ | |||
| 基準温度 | 0℃ | |||
| 補償温度範囲 | －10～60℃ | 18～28℃ | ||
| 精度 | ±0.5℃（K,J,T,E,N,PlatinelⅡ） ±1.0℃（R,S,C） |
±0.2℃（K,J,T,E,N,PlatinelⅡ） ±0.5℃（R,S,C） |
||
| 準備時間 | 1時間 | 1時間（R,Sは5時間） | ||
| 内部抵抗 | 約10Ω | |||
| 絶縁抵抗 | 熱電対の各線間および接地端子間：500V DC 20MΩ以上 電源端子と接地端子間：1000V DC 20MΩ以上 |
|||
| 形状 | 卓上形、ラック取付形、壁取付形 | |||
| 定格電源電圧 | 100V AC 50/60Hz | |||
| 許容電圧変動 | 定格値の－10～10％ | |||
| 消費電力 | 約1VA | 約4VA | 約1VA | 約4VA |
| 質量 | 約2.5kg | 約5kg | 約2.5kg | 約5kg |
その他の仕様は仕様書をご覧ください。
