1. 温度センサとは

温度を電気信号として扱うための入口

温度センサとは、対象物や空気、液体、設備などの温度を検出し、表示、記録、監視、制御に利用できる信号へ変換する機器・素子の総称です。工場や研究施設では、温度を測るだけでなく、測定値を記録し、異常を監視し、必要に応じて制御や校正につなげることが重要になります。

接触式と非接触式の違い

本ページでは、測定対象にセンサを接触させて温度を測る接触式温度測定を中心に扱います。放射温度計や熱画像カメラのような非接触式は、対象物に触れずに表面温度を把握したい場合に候補になります。

2. 熱電対と測温抵抗体の違い

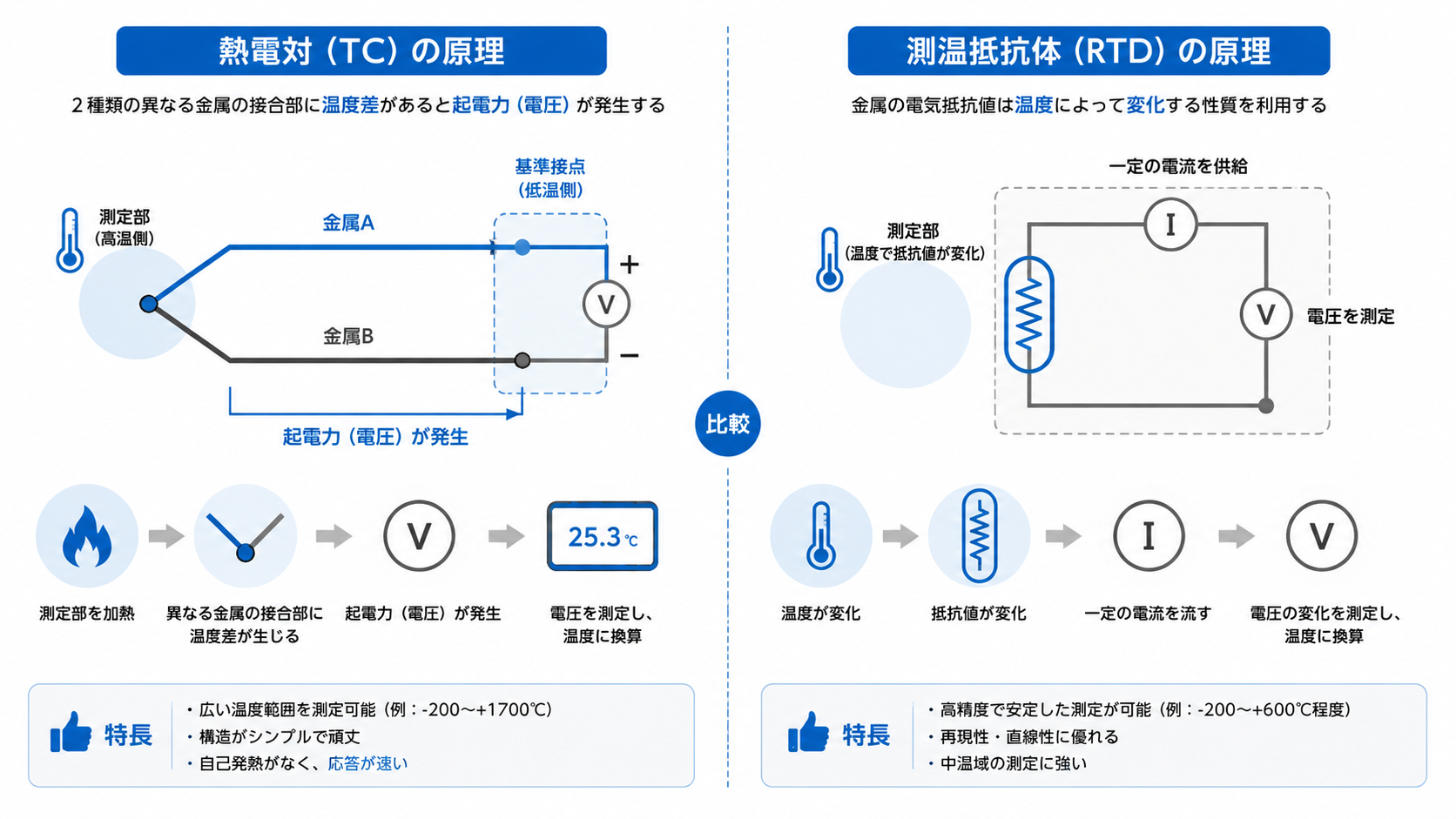

熱電対と測温抵抗体は、どちらも接触式の温度センサですが、温度を検出する原理が異なります。その違いが、温度範囲、精度、応答、配線、校正の考え方にも影響します。

3. 熱電対の基礎

熱電対は熱起電力で温度を測る

熱電対は、異なる金属を接続し、その接点に温度差が生じると微小な電圧が発生する性質を利用します。この現象はゼーベック効果と呼ばれ、発生した熱起電力と基準接点側の温度から測温点の温度を求めます。

代表的な種類と使い分け

熱電対にはK、J、T、E、N、R、S、Bなどの種類があります。K熱電対は汎用的に使われることが多く、T熱電対は低温域や耐湿性を考える場面、R・S・Bは高温炉などで候補になります。実際の選定では、温度範囲だけでなく、雰囲気、保護管、応答速度、耐久性も確認します。

接地形・非接地形・露出形

4. 測温抵抗体の基礎

測温抵抗体は抵抗値の変化で温度を測る

測温抵抗体は、金属の電気抵抗が温度によって変化する性質を利用します。白金を使ったPt100やPt1000が代表的で、比較的高精度で安定した測定に向きます。品質管理、研究開発、設備監視、校正関連の用途で候補になります。

2線式・3線式・4線式の違い

自己発熱にも注意する

測温抵抗体は測定電流を流して抵抗値を読み取るため、条件によっては素子自体がわずかに発熱し、測定誤差になることがあります。測定電流、取り付け状態、対象との熱結合を確認することが大切です。

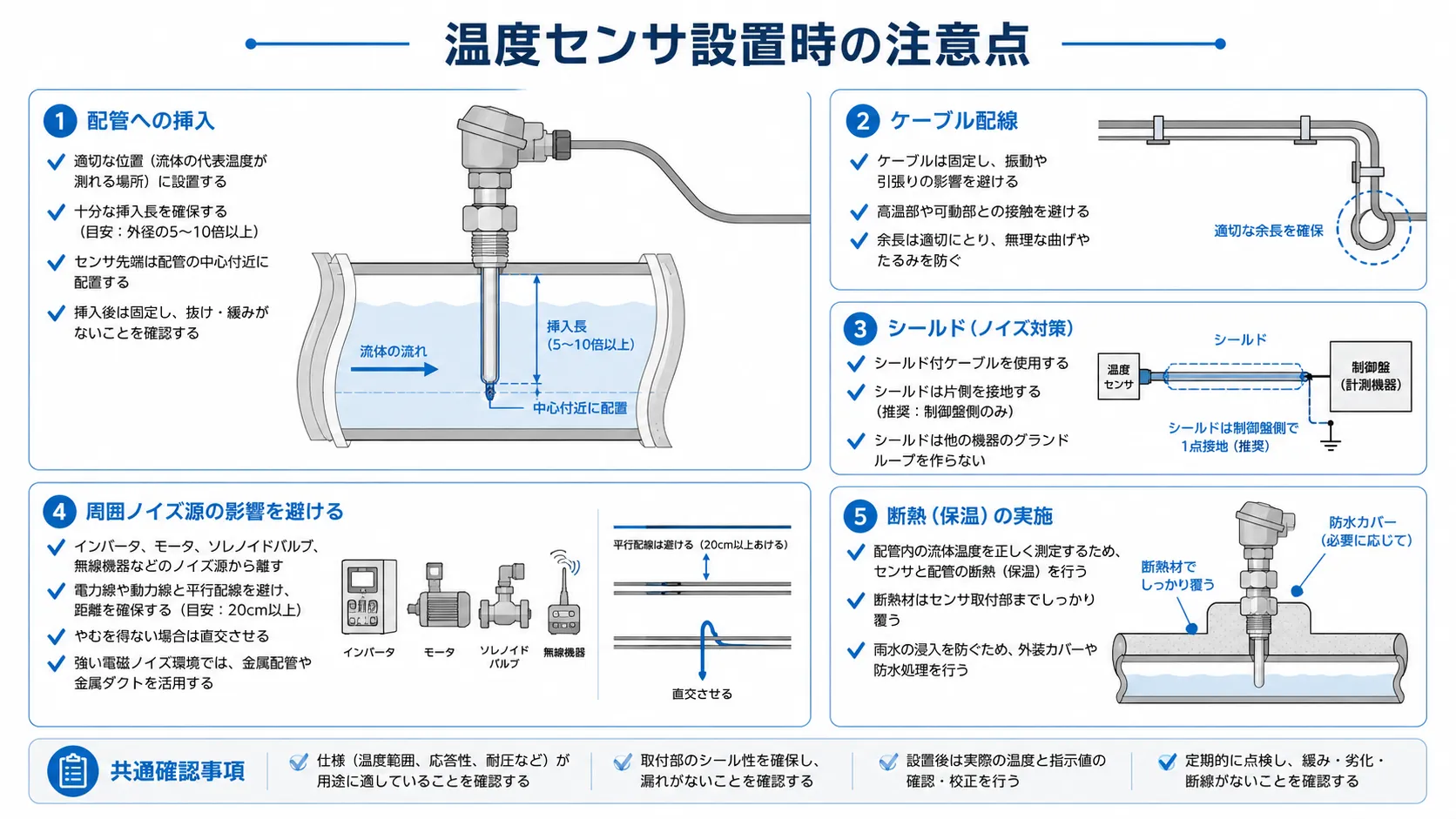

5. 設置・配線で起きる誤差と対策

温度センサの測定値は、センサの種類だけで決まりません。対象との熱的な接触、取り付け位置、保護管、配線、周囲環境が測定結果に影響します。

6. 用途別に見る温度センサの選び方

温度センサを選ぶときは、熱電対か測温抵抗体かを単純に決めるだけでなく、測定対象、温度範囲、応答速度、環境、校正要件をあわせて考えます。

7. 点検・校正の考え方

点検と校正は目的が異なる

点検は、センサや測定器が正常に動作しているかを確認する作業です。校正は、信頼できる基準と比較し、どの程度の差があるかを確かめる作業です。重要工程では、センサ単体だけでなく、表示器、記録計、変換器、配線を含めた確認が必要になる場合があります。

校正周期は使用条件で変わる

高温、振動、腐食性雰囲気、頻繁な脱着、監査対象工程などでは、センサの劣化やずれを定期的に確認することが重要です。校正周期は、社内基準、規格要求、過去の校正結果、使用環境をもとに決めます。

8. 温度センサ選定前のチェックリスト

温度センサを選ぶ前に、次の項目を整理しておくと、製品選定や相談が進めやすくなります。

9. チノーの温度センサと関連情報

チノーでは、熱電対、測温抵抗体、用途別温度センサ、温度校正装置、校正サービスなど、温度計測に関わる製品・サービスを提供しています。温度センサの選定では、測定点だけでなく、記録、監視、制御、校正まで含めて検討すると、現場に合う構成を考えやすくなります。

よくあるご質問

知りたい設問を選ぶと、下の回答へ移動できます。熱電対・測温抵抗体の基本、配線やトラブル、保守・点検の観点に分けて確認できます。

FAQ本文

参考情報

• 熱電対、測温抵抗体、校正に関する詳細条件は、各製品の仕様、取扱説明書、適用規格、社内基準に従って確認してください。
• 本ページでは、構成案の検討および一部のイメージ画像制作にAI支援を活用しています。掲載内容は公開情報および株式会社チノーの製品・サービス情報をもとに確認・編集しています。製品仕様、校正範囲、対応条件は変更される場合があるため、導入検討時は最新の製品情報・サービス情報をご確認ください。
