放射温度計は、物体から放射される赤外線をとらえて温度を測定する温度計です。 測定対象に触れることなく温度を測定できるため、 移動している物体、高温の物体、接触が難しい対象などの温度測定に使用されています。
放射温度計の原理や特徴、測定時の注意点について詳しく知りたい方は、 放射温度計とは？をご覧ください。
放射温度計は、測定する温度だけでなく、測定対象の材質や大きさ、 測定距離、使用環境などによって適した機種が異なります。 選定する際は、次のポイントを確認してください。
生産設備や装置に組み込み、連続して温度を測定する場合は設置形、 点検や保守などで必要な場所を測定する場合は携帯形が適しています。
測定対象の温度が、放射温度計の測定温度範囲に収まっていることを確認します。 特に低温域や高温域では、測定する温度に適した機種を選ぶことが重要です。
放射温度計は、機種によって受光する赤外線の波長が異なります。 金属、ガラス、フィルムなど、測定対象の材質や状態によって適した波長が異なるため、 測定対象に合わせて選定します。
放射温度計には、測定距離に応じて測定できる標的サイズがあります。 測定対象が温度計の測定視野を十分に満たすよう、 対象物の大きさと測定距離を確認して選定します。
周囲温度、ほこり、水、振動などの使用環境や、 放射率設定、出力、通信など必要な機能も確認します。 設置形の場合は、設備への取り付け方法や周辺機器についてもあわせて検討します。
測定方法や用途に応じて、製品タイプから放射温度計をお選びいただけます。
| 形式 | IR-CZS |
| 測定温度範囲 | 450～3500℃ |
| 検出素子 | Si |
| 測定波長 | 0.9μｍ |
| 応答時間 | 3ms |

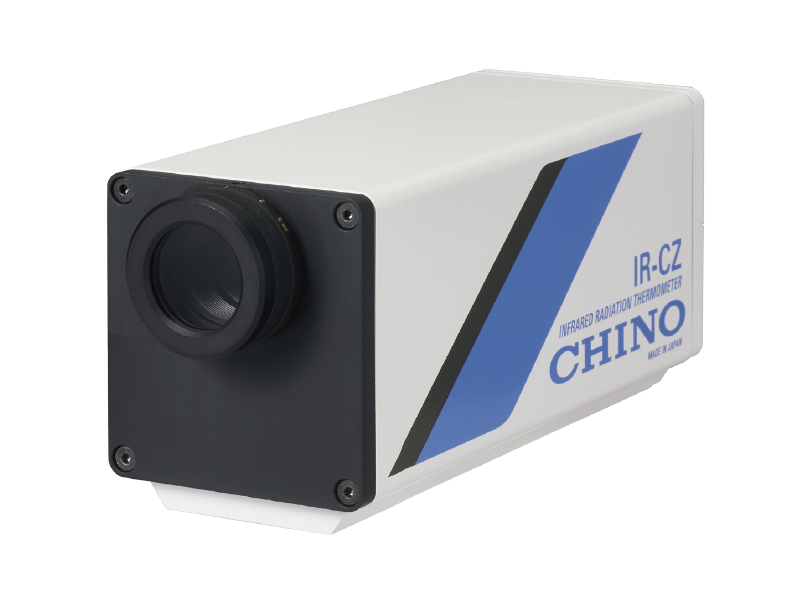

IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
低温から高温域まで高精度かつ安定した測定が可能です。
| 形式 | IR-SAS |
| 測定温度範囲 | 600～2500℃ |
| 検出素子 | Si |
| 測定波長 | 0.9μｍ |
| 応答時間 | 2ms |

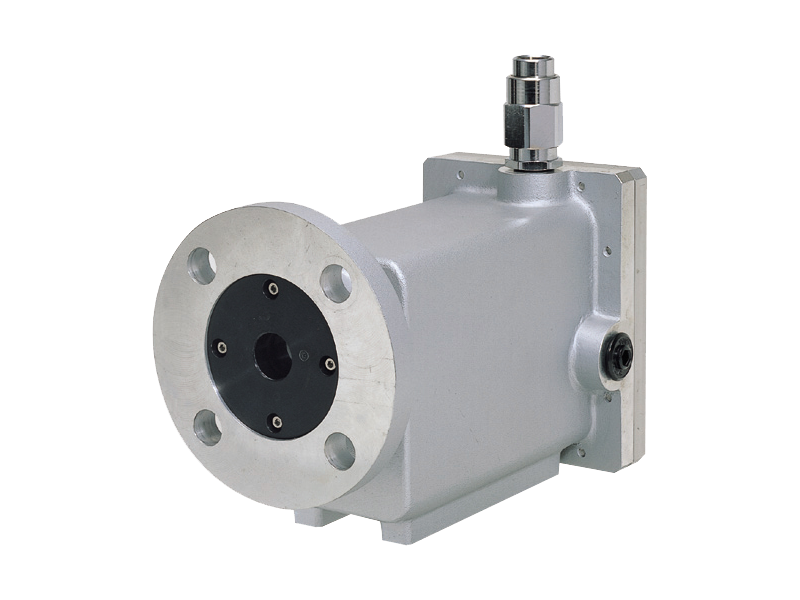

IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた放射温度計です。 高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種をそろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィールドに対応します。
| 形式 | IR-FAS |
| 測定温度範囲 | 400～3000℃ |
| 検出素子 | Si |
| 測定波長 | 0.9μｍ |
| 応答時間 | 10ms |

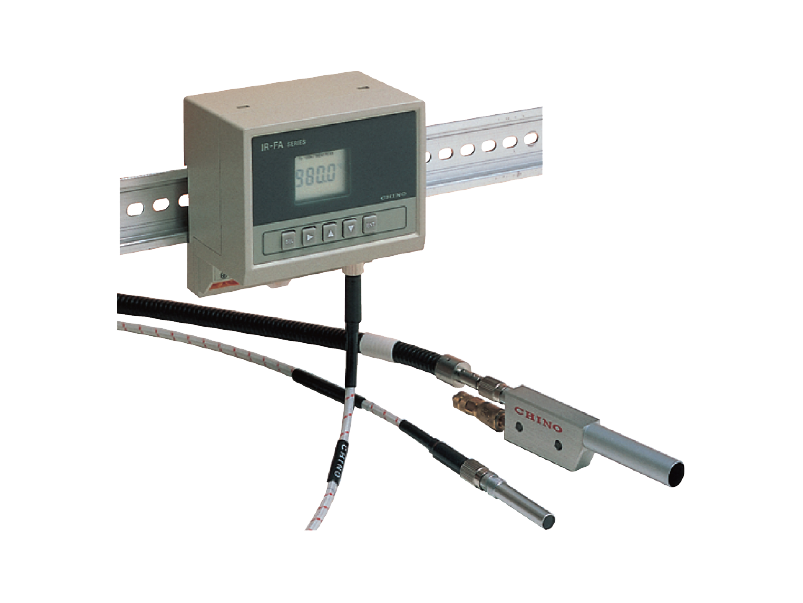

IR-FAシリーズは、小指程度の小さな集光部で捉えた測定光（放射エネルギー）を小形BOX形状の本体部に収納された検出素子にまで光ファイバで導くファイバ伝送式の放射温度計です。
| 形式 | IR-CZP |
| 測定温度範囲 | 80～1400℃ |
| 検出素子 | InGaAs |
| 測定波長 | 2μｍ |
| 応答時間 | 3ms |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
金属－炭素共晶定点からのトレースにより高温域での高精度を実現しました。
| 形式 | IR-CZI |
| 測定温度範囲 | 200～2000℃ |
| 検出素子 | InGaAs |
| 測定波長 | 1.55μｍ |
| 応答時間 | 3ms |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
金属－炭素共晶定点からのトレースにより高温域での高精度を実現しました。
| 形式 | IR-SAI |
| 測定温度範囲 | 300～1600℃ |
| 検出素子 | InGaAs |
| 測定波長 | 1.55μｍ |
| 応答時間 | 2ms |
IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた放射温度計です。 高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種をそろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィールドに対応します。
| 形式 | IR-FAI |
| 測定温度範囲 | 150～1600℃ |
| 検出素子 | InGaAs |
| 測定波長 | 1.55μｍ |
| 応答時間 | 10ms |
IR-FAシリーズは、小指程度の小さな集光部で捉えた測定光（放射エネルギー）を小形BOX形状の本体部に収納された検出素子にまで光ファイバで導くファイバ伝送式の放射温度計です。
| 形式 | IR-CZK |
| 測定温度範囲 | 0～500℃ |
| 検出素子 | InSb |
| 測定波長 | 3～5.5μｍ |
| 応答時間 | 1ms |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
金属－炭素共晶定点からのトレースにより高温域での高精度を実現しました。
| 形式 | IR-BZN |
| 測定温度範囲 | 0～500℃ |
| 検出素子 | InSb |
| 測定波長 | 2～6.8μm |
| 応答時間 | 1ms |

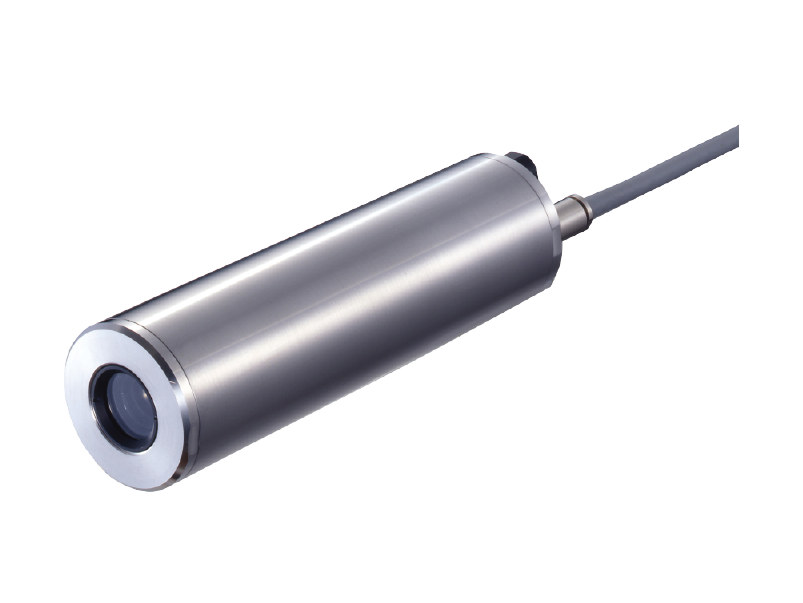

小形放射温度計 IR-BZNシリーズは追従性が必要な装置や生産ラインの温度変化を確実に捉える高速応答性を備えています。コンパクトサイズなので設置スペースをとらず装置組み込みに適しています。
| 形式 | IR-FACR |
| 測定温度範囲 | 70～800℃ |
| 検出素子 | 冷却系PbS |
| 測定波長 | 2μｍ |
| 応答時間 | 1s |
IR-FAシリーズは、小指程度の小さな集光部で捉えた測定光（放射エネルギー）を小形BOX形状の本体部に収納された検出素子にまで光ファイバで導くファイバ伝送式の放射温度計です。
| 形式 | IR-CZB |
| 測定温度範囲 | －50～100℃/0～1000℃ |
| 検出素子 | 焦電素子 |
| 測定波長 | 8～13μｍ |
| 応答時間 | 1.5s |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
高精度かつ安定した測定を実現しました。
| 形式 | IR-BZP |
| 測定温度範囲 | 0～1000℃ |
| 検出素子 | サーモパイル |
| 測定波長 | 8～14μｍ |
| 応答時間 | 15ｍs |

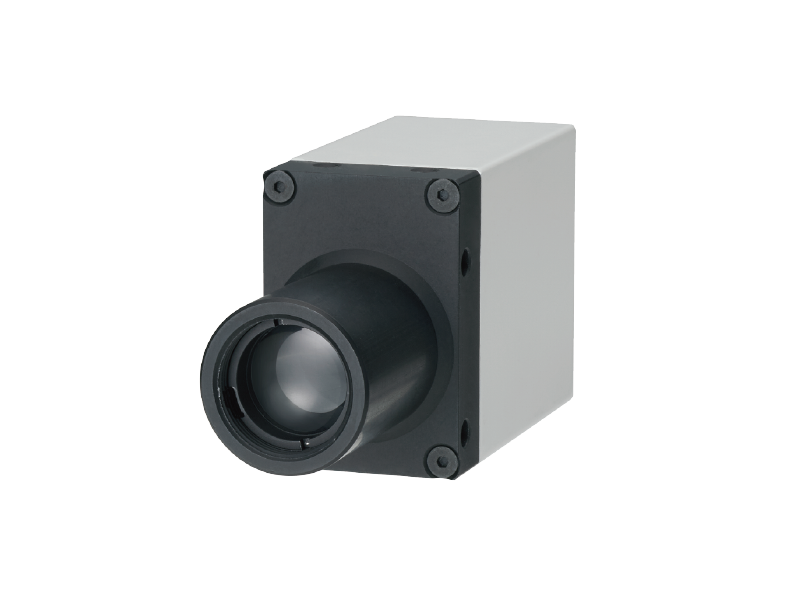

小形放射温度計 IR-BZPは、検出部を本体から分離することで、小形化と応答速度の向上を実現しました。耐熱性にも優れており、各種装置への組み込みに適しています。測定範囲は0～1000℃と幅広く、さまざまな温度管理に対応可能です。
| 形式 | IR-SAB |
| 測定温度範囲 | 0～1000℃ |
| 検出素子 | 焦電素子 |
| 測定波長 | ８～14μｍ |
| 応答時間 | 0.2s |
IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた放射温度計です。 高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種をそろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィールドに対応します。
| 形式 | IR-BAT |
| 測定温度範囲 | 0～600℃ |
| 検出素子 | サーモパイル |
| 測定波長 | 8～14μm |
| 応答時間 | 0.5s |
IR-BAシリーズは、放射率補正、測定値アナログ出力付きで比較的低価格の小形放射温度計です。 コンパクトなカードサイズなので設置スペースを取らず装置組込みに便利です。
| 形式 | IR-CZQ |
| 測定温度範囲 | 350～2000℃ |
| 検出素子 | Si/InGaAs/InGaAs |
| 測定波長 | 0.9/1.35/1.55μｍ |
| 応答時間 | 2～15ms |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
金属－炭素共晶定点からのトレースにより高温域での高精度を実現しました。
| 形式 | IR-CZV |
| 測定温度範囲 | 900～2500℃ |
| 検出素子 | Si/InGaAs |
| 測定波長 | 0.9/1.55μｍ |
| 応答時間 | 2～15ms |
本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
低温から高温域まで高精度かつ安定した測定を実現しました。
IR-CZVは、精度定格が測定値の±0.3％±2℃とハイスペックです。
| 形式 | IR-CZH |
| 測定温度範囲 | 900～3500℃ |
| 検出素子 | Si/InGaAs |
| 測定波長 | 0.9/1.55μｍ |
| 応答時間 | 2～15ms |
IR-CZシリーズは、本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
金属－炭素共晶定点からのトレースにより高温域での高精度を実現しました。
| 形式 | IR-SAH |
| 測定温度範囲 | 900～2500℃ |
| 検出素子 | Si/InGaAs |
| 測定波長 | 0.9/1.55μｍ |
| 応答時間 | 10ms |
IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた放射温度計です。 高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種をそろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィールドに対応します。
| 形式 | IR-FAQ |
| 測定温度範囲 | 300～3000℃ |
| 検出素子 | InGaAs, Si（形式による） |
| 測定波長 | 0.85～1.55μm（形式による） |
| 応答時間 | 40ms |
IR-FAシリーズは、小指程度の小さな集光部で捉えた測定光（放射エネルギー）を小形BOX形状の本体部に収納された検出素子にまで光ファイバで導くファイバ伝送式の放射温度計です。
| 形式 | IR-CZN |
| 測定温度範囲 | 0～300℃ |
| 検出素子 | 焦電素子 |
| 測定波長 | 8μｍ |
| 応答時間 | 1s |
本体にデジタル温度表示、測定値外部出力を装備した一体形で据置タイプの放射温度計です。 低温から高温域まで高精度かつ安定した測定を実現しました。 IR-CZNは、ポリエステルの温度を高精度に測定するために開発された専用モデルです。
| 形式 | IR-CAM |
| 測定温度範囲 | 30～300℃ |
| 検出素子 | PbSe |
| 測定波長 | 3.43μｍ |
| 応答時間 | 1s |
IR-CAMはポリエチレンフィルム用の放射温度計です。
ポリエチレン系高分子に含まれる炭化水素の吸収帯を利用することによりフィルムの厚さ、着色剤の影響を受けずに正確な測定ができます。
| 形式 | IR-CZD |
| 測定温度範囲 | 低中温用： 80～1400℃ 中温用： 200～2000℃ 高温用： 450～3500℃ |
| 検出素子 | 低中温用：InGaAs 中温用：InGaAs 高温用：Si |
| 測定波長 | 低中温用：2μｍ 中温用：1.55μm 高温用：0.9μm |
| 応答時間 | 3ms |
IR-CZDシリーズは、可燃ガスや可燃性液体の蒸気が存在し、爆発の危険がある環境においても温度を測定できる耐圧防爆形の放射温度計です。産業安全技術協会の認定品「Ex db ⅡB T5 Gb」です。
| 形式 | IR-CD |
| 測定温度範囲 | 低温長波長形： -50～1000℃ 低温短波長形： 30～200℃ |
| 検出素子 | 低温長波長形： 焦電素子 低温短波長形： PbSe |
| 測定波長 | 低温長波長形： 8～13μm 低温短波長形： 4μm |
| 応答時間 | 低温長波長形： 2s 低温短波長形： 0.02s |
IR-CDは可燃ガスや可燃性液体の蒸気が存在し、爆発の危険がある環境においても温度を測定することができる放射温度計です。
| 形式 | IR-TB |
| 測定温度範囲 | -40～300℃ |
| 検出素子 | サーモパイル |
| 応答時間 | 1s |
| その他 | Bluetooth通信搭載 |
Bluetooth機能を搭載した防水形ハンディ放射温度計です。専用アプリにデータ送信できるため、測定時刻とそのときの温度値のデータ保存やグラフ化が可能です。IR-TE2と同様に測温範囲－40～300℃、防水形、レーザポインタによる測定位置決め機能など備わっております。
| 形式 | IR-TE2 |
| 測定温度範囲 | -40～300℃ |
| 検出素子 | サーモパイル |
| 応答時間 | 1s |
測温範囲－40～300℃の防水形ハンディ放射温度計です。ワンボタン操作で、測定位置確認用にレーザポインタが付いているので誰でもすぐに使え、しかも低価格です。
| 形式 | IR-HAS |
| 測定温度範囲 | 600～2000℃ |
| 検出素子 | Si |
| 測定波長 | 0.9μｍ |
| 応答時間 | 0.2s |
IR-HAシリーズは小形・軽量のハンディタイプ放射温度計で、中温（300～1000℃）用、高温（600～2000℃）用に加え、2色形（600～2000℃）と単色形（400～3000℃）が切替えて使える高機能形が用意されています。
| 形式 | IR-HAQ |
| 測定温度範囲 | 400～3000℃ |
| 検出素子 | Si/InGaAs |
| 測定波長 | 0.9/1.55μｍ |
| 応答時間 | 0.2s |
IR-HAシリーズは小形・軽量のハンディタイプ放射温度計で、中温（300～1000℃）用、高温（600～2000℃）用に加え、2色形（600～2000℃）と単色形（400～3000℃）が切替えて使える高機能形が用意されています。
| 形式 | IR-HAI |
| 測定温度範囲 | 300～1000℃ |
| 検出素子 | InGaAs |
| 測定波長 | 1.55μｍ |
| 応答時間 | 0.2s |
IR-HAシリーズは小形・軽量のハンディタイプ放射温度計で、中温（300～1000℃）用、高温（600～2000℃）用に加え、2色形（600～2000℃）と単色形（400～3000℃）が切替えて使える高機能形が用意されています。
| 形式 | IR-URN |
| 測定温度範囲 | 700～3500℃ |
| 測定波長 | 0.65μｍ |

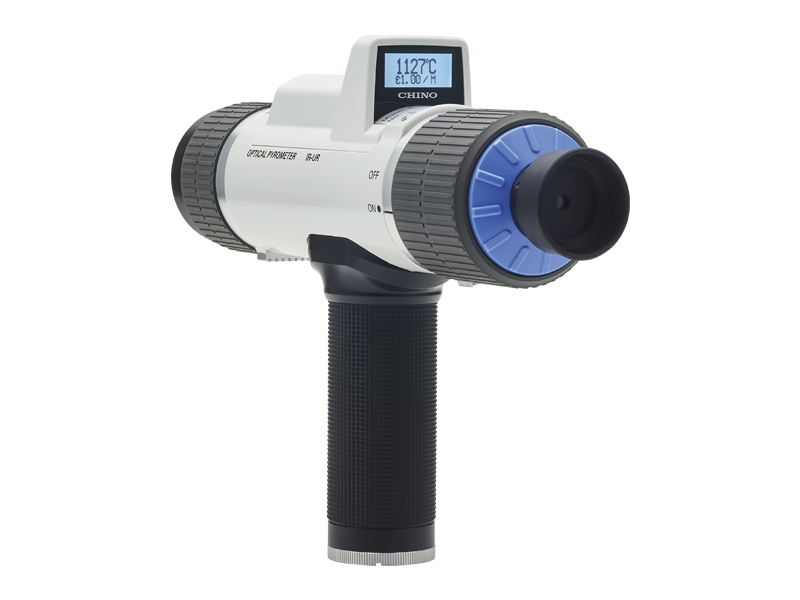

IR-URNは本体に内蔵する電球のフィラメントの色と測定対象の色が一致するように、肉眼で観察しながら、フィラメントに流す電流を調整することで温度を測定します。
| 形式 | IR-EA |
| 測定温度範囲 | 100～1200℃ |
| 精度定格 | 4℃(400℃未満)/±1.0%(400℃以上) |
| 検出素子 | 冷却形InAsSb |
| 走査速度 | 20Hz～150Hz(可変) |

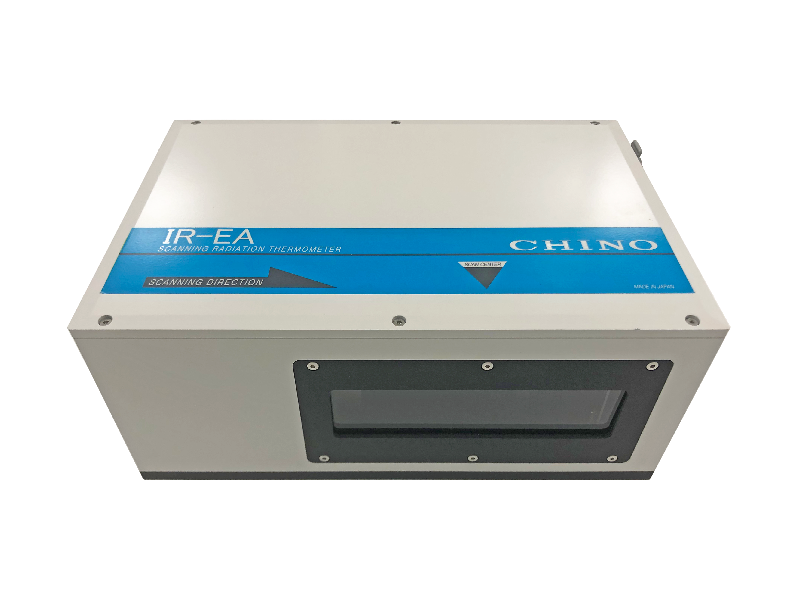

IR-EAシリーズは、回転ミラーによる光軸走査で1軸方向の温度分布を150Hzで計測できる走査放射温度計です。イーサネットを標準装備し、PLCと直結して温度値データを直接PLC側で取得できます。
| 形式 | IR-NA |
| 測定温度範囲 | 600～1400℃ |
| 検出素子 | CMOSリニアイメージセンサ |
| 走査速度 | 80～150Hz（可変） |
IR-NAシリーズは4096画素のSiリニア素子を搭載し、一軸方向の温度パターンを1秒間に150回測定可能な高温用走査放射温度計です。イーサネットを標準装備し、PLCと直結して温度値データを直接PLC側で取得できます。
